DDR2信号测试问题请教

时间：10-02 整理：3721RD 点击：

大家好，我在测试DDR2 DQS信号时候发现测试的电平与实际电平差距很大，实际按照spec里定义的，峰峰值应该在1.8V左右，但是我实际测试出的波形电平峰峰值有6V左右。
是不是我示波器设置问题，还是其他什么因素造成，测试的CLK的波形幅度没有问题，峰峰值1.8V到2V之间，频率也对

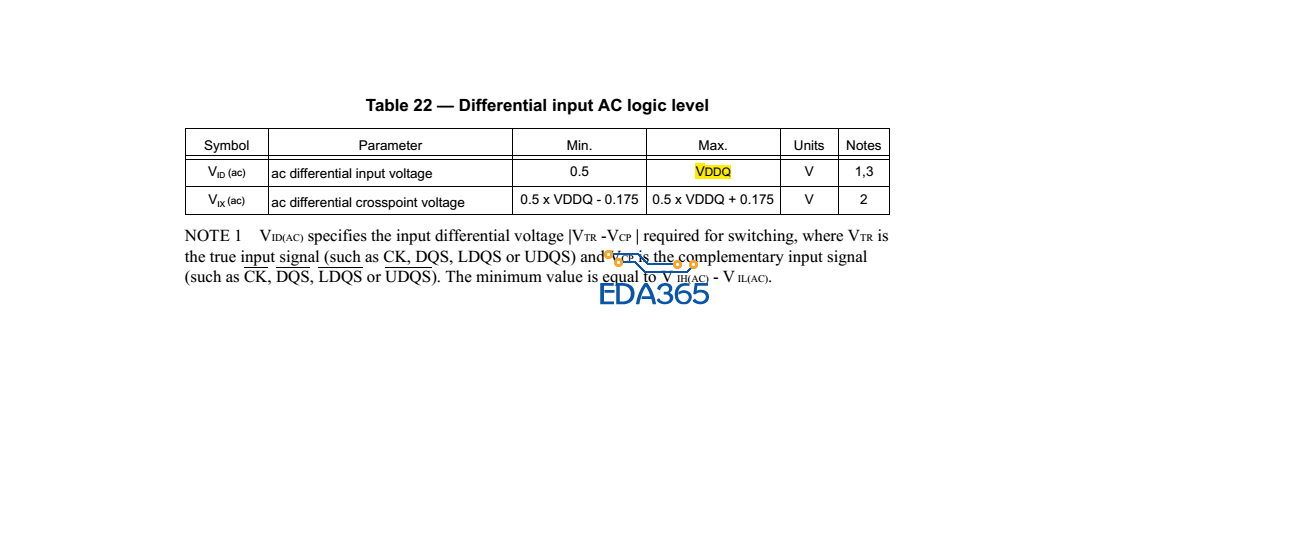

SPEC上面说的是单端的，你测试的差分信号的幅度吧，另外加上overshoot也差不多这些了。
