CMOS换排线后AV图像输出有彩条 求解

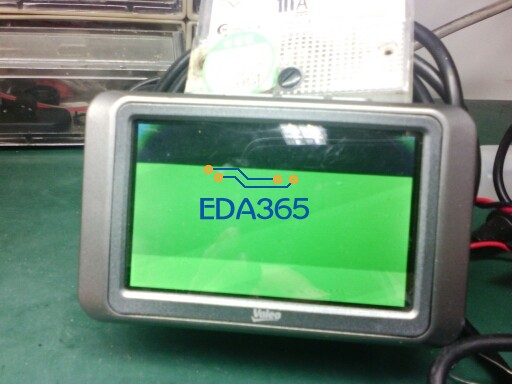

彩条图像

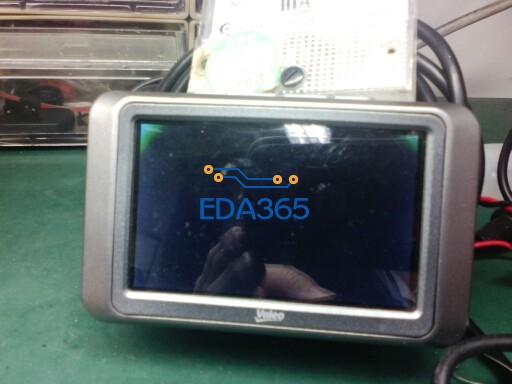

无彩条图像

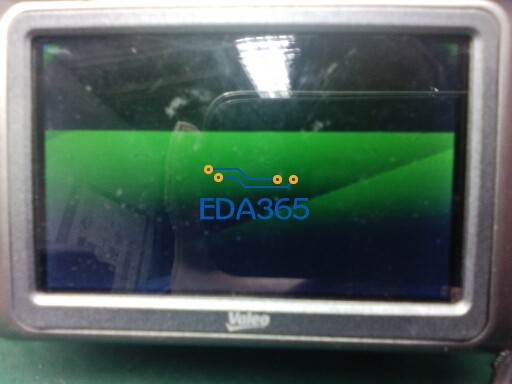

彩条图像

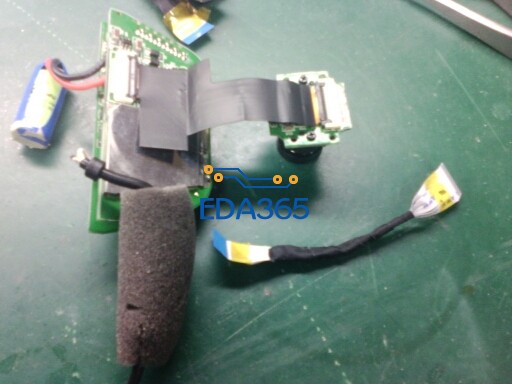

屏蔽排线

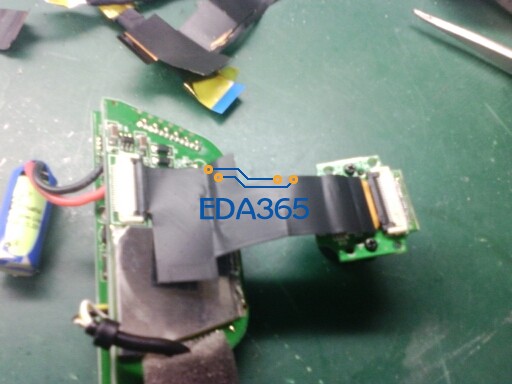

对比排线

赶紧量一下线两端啊  有没有短路啊、断路啊

线是没有短路，彩条是有时有有时没有，之前的FPC排线中间没做隔离，
担心是串扰，这次排线间有加地但是还是有彩条，
但是FFC就可以，不明白是怎么回事，

請問介面是 10/12 bit Parallel 還是 CSI?

是不是可以量下信号幅度有没有区别

FFC 是屏蔽的?FPC不是?

FPC是做屏蔽处理了，FFC没有做屏蔽处理。

排线及接口网络如图所示，使用探针探测CS_PCLK时彩条加重，峰峰值大约3.1V,
在CS_PCLK上串33欧姆电阻后，峰峰值为2.5V，但是彩条消失，
也有排线测试时CS_PCLK时彩条加重，峰峰值大约4V,
不明白为什么加电阻后 峰峰值减小了但是图像稳定了?

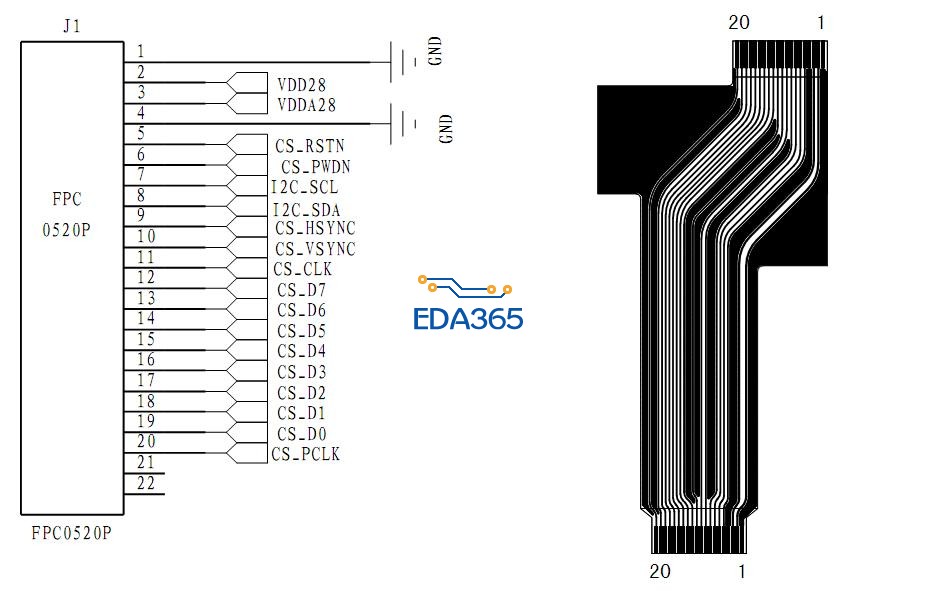

排线接口及FPC排线走线图

信号线上的CS_PCLK 幅值是有变化的，
同一条排线未做屏蔽处理CS_PCLK 幅值 4.1V,
                     加屏蔽后CS_PCLK 幅值只有3.2V。
屏蔽处理只是将排线1,4挑起接外层屏蔽铝箔，为什么信号衰减就这么大啊！

我觉得你加了包地后信号完整性出了问题，至于具体什么原因我也不知道；看下你们的时钟频率或者信号的驱动幅度软件或硬件可不可以调整，或许可以改善

33R电阻吸收了反射
