请帮忙看一下这个电路的控制原理

时间:10-02 整理:3721RD 点击:

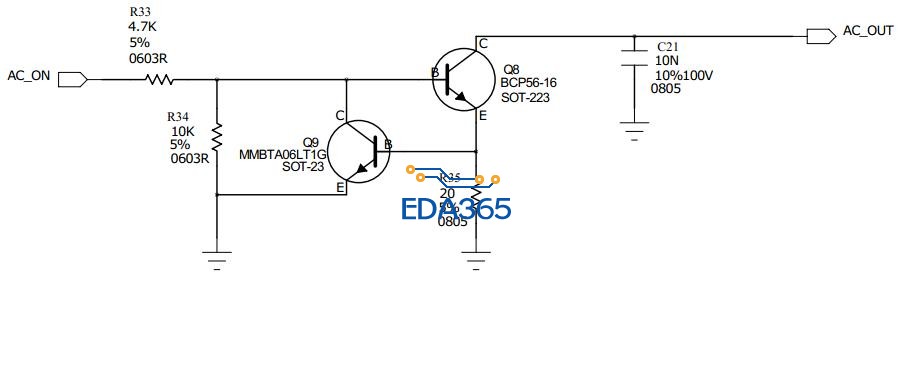

图片中的电路,请大家帮忙看一下,它是怎么工作的。谢谢!


恒流控制,AC_ON输出电高平时,Q8导通,流过R35的电流超过35mA时,Q9导通,Q8截止,R35上的电流减小,当电流小于35mA时,Q9截止,Q8导通,一直反复!

你好!请问一下,那AC_OUT输出是不是一直为低电平。

AC_OUT这端如果没有接上负载的话,只能是低电平,这个电路应该是还有一部分,电源连LED灯再接到AC_OUT上才对!

限流/恒流?

限流吧,最大电流 =  Q9三极管BE压降/20欧,

Q8截止,AC_OUT就不应该是低电平

LED灯的简易驱动电路

在这电路中Q8当作一个开关使用,只对这个电路来讲AC_OUT没有任何电源,只能是低电平,当有负载时,AC_OUT应该有0.9V左右电平!

一个很简单的恒流源电路,好!

AC OUT端怎么没有偏置电压呢

是的,我也想问这个。Q8集电极端没有偏置电压。why?

应当是限流的作用

负反馈确实讲清楚了,但是集电极没有偏置,是没法工作的,做过仿真没

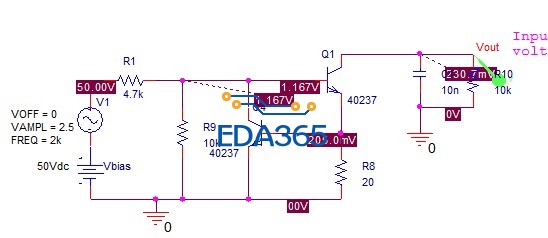

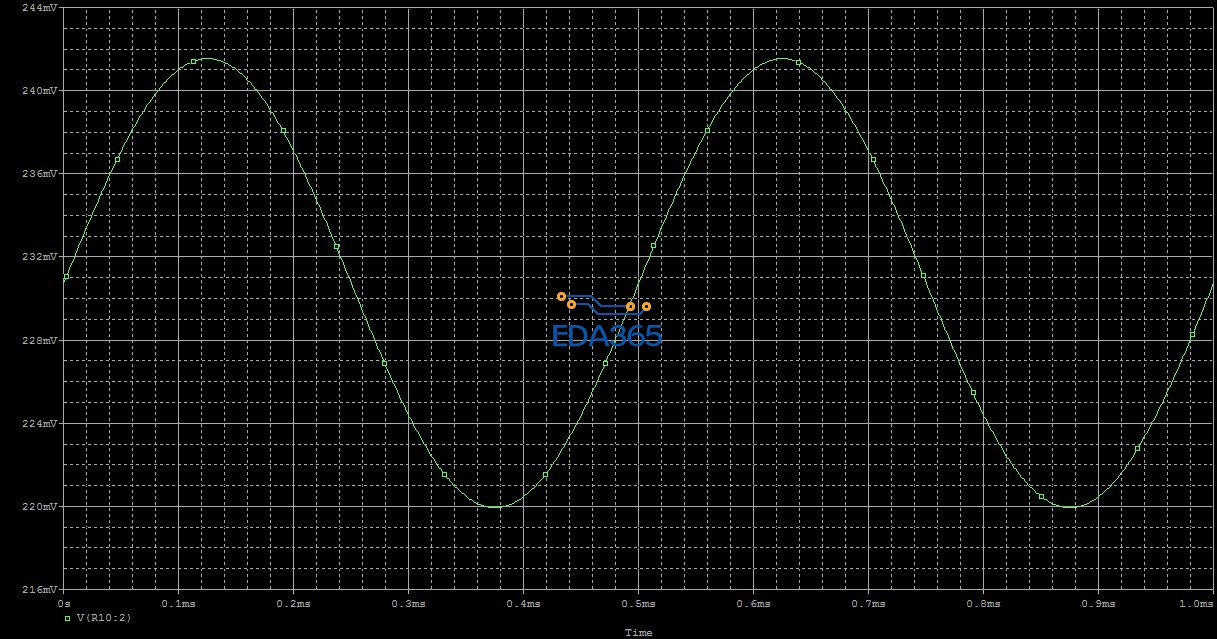

应该给出输入的范围和形式,我用下面的电路形式做了一下仿真,就是一个简单的放大电路,直流电压控制Q8的工作放大区,可以改变放大倍数。
