！求助PCB以太网布线！

小弟设计工控装置，由于设计需要，以太网走线在装置的机箱内走了大概30CM的长度，而且通过排针跨了三个板，最后的结果就是效果很差平均3个包就会错一个。
求助高手，不知道怎样设计才能达到最优，在中间加差分缓冲芯片会不会好一点，谢谢啦！

你的以太网是fast ethernet=100Mhz还是Gigabit enernet=1000Mhz?
按理说即使是千兆网也不会因为30cm而丢包，肯定有干扰。
看不懂你的描述，最好画个示意图出来吧。

是百兆以太网

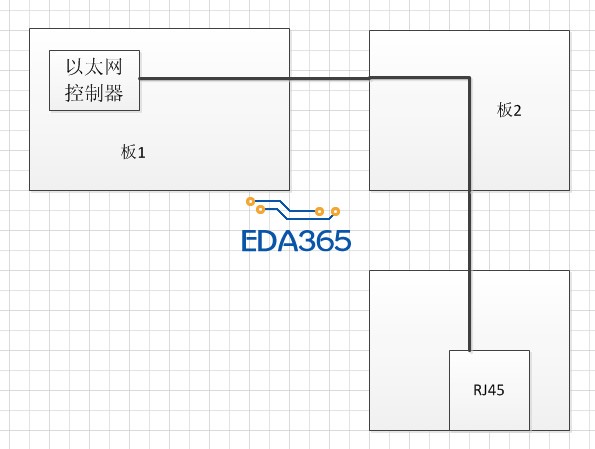

示意图是这样的：

PHY在哪里，变压器在哪里，终结电阻在哪里?

PHY在板1，集成在控制器里，剩下的在RJ45那里

从PHY出去的差分线，经过板2和板3的排线，总长度30cm，应该没问题。（何况你的是25Mhz）
具体排查，排线是否隔离好，（3S），终端的电阻电容是否匹配好，PHY的Rset有没有设好。
最好上个原理图看看，或者有没有示波器量到的数据。

v1 o！ e$ ^$ B%

可能是接插件的设计导致干扰增大，3快板卡的接地仔细检查一下，最好检查一下地的纹波。差分线周围的干扰源一一排查。丢包问题不好定位，或许丢包和硬件都没关系，是你的Switch配置有问题，可以和底驱、软件的人一同排除。

大家好，那个问题之前一直没有理，装置也拿出去试用了，只是没用到前面板的网络。直到最近改板把网络变压器移到板1，重新做了板就奇迹般的OK了，不解。
照理说这样不行呀，难道是因为，用1:2的网络变压器提高了电压，抗干扰能力强了
