二层板DDR3走线 两个信号线周围包着地是什么作用呢，

二层板DDR3走线，

1.阻抗要求  侧面的GND也可以控制impedance
2.GND为了更好的信号质量，减少COMMAND间的crosstalk

还有两层板怎么控制阻抗呢，

1.两层板不能控制阻抗。
2.信号线走位包地是用来做信号的伴随地的，因为从你板子上看，bottom是没有完整地的。如果没有伴随地，信号的回流会成问题。
八卦下，LZ家做RK平板吗?

bottom 是完整的地，请问题下，控制阻抗 的条件是?

如果两层板不能做阻抗的话，哪DDR的数据和地址都是走50 ohm，CLK 差分对为100 ohm，哪这块怎么调的阻抗呢，大侠！

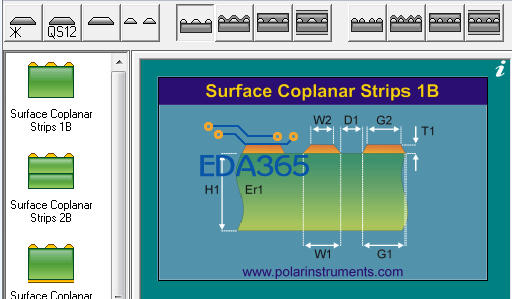

可以认为就是为了阻抗匹配。阻抗计算工具Polar的模型里面好像有这个模型。

Polar99 哪个模型，求上图！
大侠

bottom 是完整的地，请问题下，控制阻抗 的条件是?

ding一个

作用就是防止干扰

我告诉你，两层做阻抗不再是与底面的参考层，而是与线两侧的地做。是做阻抗的。而且数字信号隔地本就减少串扰。其实原则上任意要求阻抗的线都应该两侧配地，只是现在阻抗的变化对信号的影响还在能接受的范围内。

F:\cross\2014-01-10 10 50 07

不会上图，见附件。

两层板做阻抗控制叫做共面阻抗

这个13、14楼说的很清楚了！就是做阻抗控制用的！
