大家帮忙看看，这个三极管的工作原理

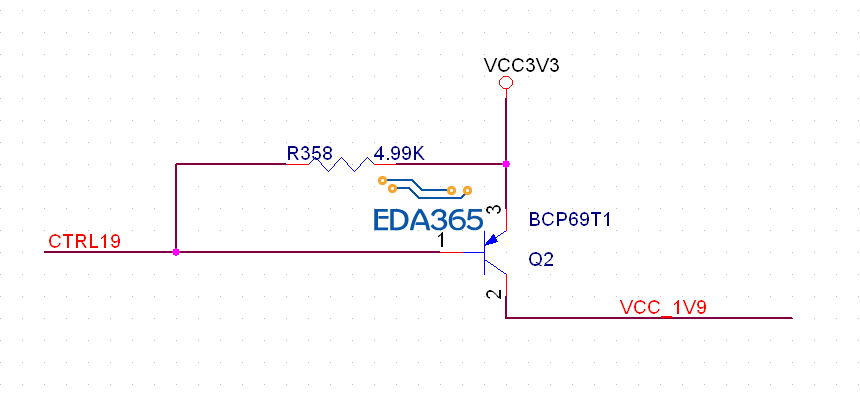

Crtl19是一个PWM波，控制Q2的关断和开通，VCC_1V9 这个网络上还有电容存在的，若无电容，则不会产生1.9V电压。

这是典型的ldo式降压，坛子有讨论过，搜一下吧。

在论坛  没收到啊 。还是没明白

按照兔子的仿了一个

什么叫兔子啊，介个不是兔子好伐 …………！

兔子哥！ 确实有电容
三极管导通的时间内，输出的电压是不是应该接近于3.3V。三极管截止的时候，没有输出。也就是输出一个幅值3.3V的连续脉冲电压吗?怎么得到稳定的电压呢

介个不是兔子，真的不是兔子，兔子木有介个样子的。
三极管导通时间内，电容的电压是3.3V，在关断时，电容要放电，电压会降低，这个电压是控制PWM波的占空比来调整的，占空比的比例跟负载的大小有关，即电容的放电时间有关，因此，要稳定电压，一般来讲还要有还有反馈，自动调节占空比。

谢谢鼠哥！基本上明白了，有点类似于buck型的开关电源PWM工作模式
