欠压保护

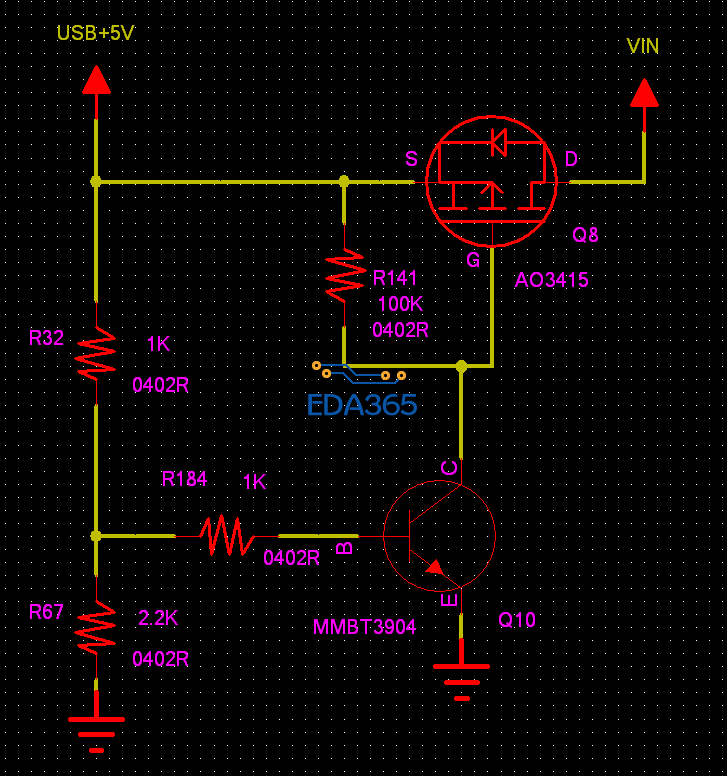

参考一下，这个电路曾调试OK，有些参数需根据实际情况调整。

USB_5V是外接设备的吧?如果短路，AO3415关闭，但是AO3415的体二极管会导通。

r32, r67取值应该大些

不错，学习了

USB_5V是USB输入，VIN是系统电源

学习了

是这样?

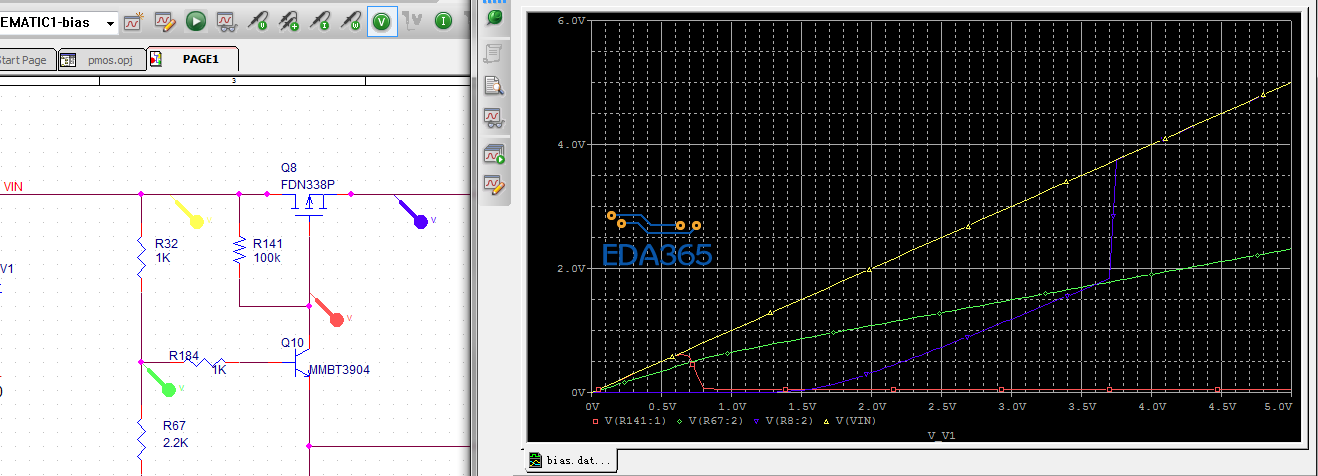

还可以看到仿真，真是太爽了

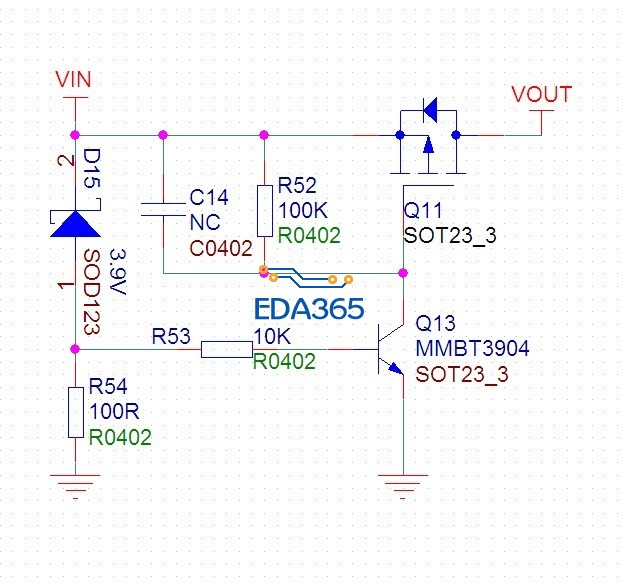

后面那个图应该有问题，这样做不好

后面那个图那个稳压管不知道是什么功用，请大虾门赐教

体二极管也是反向的

就是保证稳压二极管两端电压为3.9V左右，下面的100R电阻是提供反向稳压电流的，稳压管要处于稳压状态需要求一定的反向电流，当VIN<4.5V（忽略了R53上面的压降，理论上的值），稳压管就不会处于稳压状态而方向截止，Q31和Q11就不会导通了，曾实际测试为低于4.3V时才截止。

直接用电阻分压的方式不就OK了?不懂为什么要用稳压二极管?

这个电路单用在USB供电中应该没有什么问题，但用在不稳定的电源中（如电池供电，）情况可能就有变喽，
