Smart Card 这两个电路是干嘛呢？

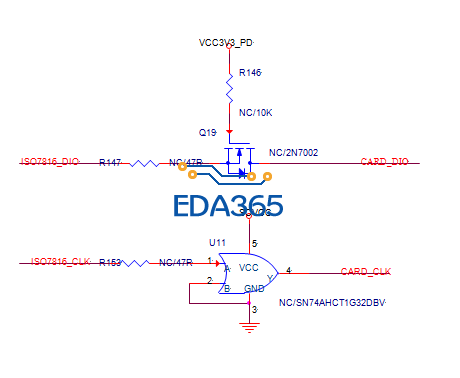

smart card这两个电路是干嘛?
2N7002一直是开着；为什么是DIO这个这样做?
SN74AHCT1G32DBV或门电路是跟随器将3.3V变5V；
但是为什么是CLK这样做?
帮忙分析下?谢谢！

DIO 那个电路也是电平转换的，晕死，这个电路你要这个看，ISO_DIO,CARD_DIO两端各有一个上拉电阻，当作为输入时：CARD_DIO为高电平，Q19是截止的，因为VGS=0V，ISO_DIO也是高电平，card_dio为低电平时，通过MOS管内部二极管把ISO_DIO拉低.作为输出：这个时候就看iso_dio的电平了，高电平时，Q19截止，card_dio为高电平，低电平时，Q19导通，card_dio自然也被拉低了。

都是做电平转换用的。只是用7002管子的电路是可以作输出又可以作输入。

7002那个电路不是电平转换吧3.3V就是3.3V输入和输出啊
那个或门是将3.3V转5V的，但是为什么只要CLK要转，DIO不用吗?

漂过

CLK不当输入用只当输出用

CARD_CLK是5V ,哪为什么CARD_DIO电平却是3.3V?

Smartcard 有2种，5V 和3.3V   ，所以就需要这样
