SM BUS 波形分析

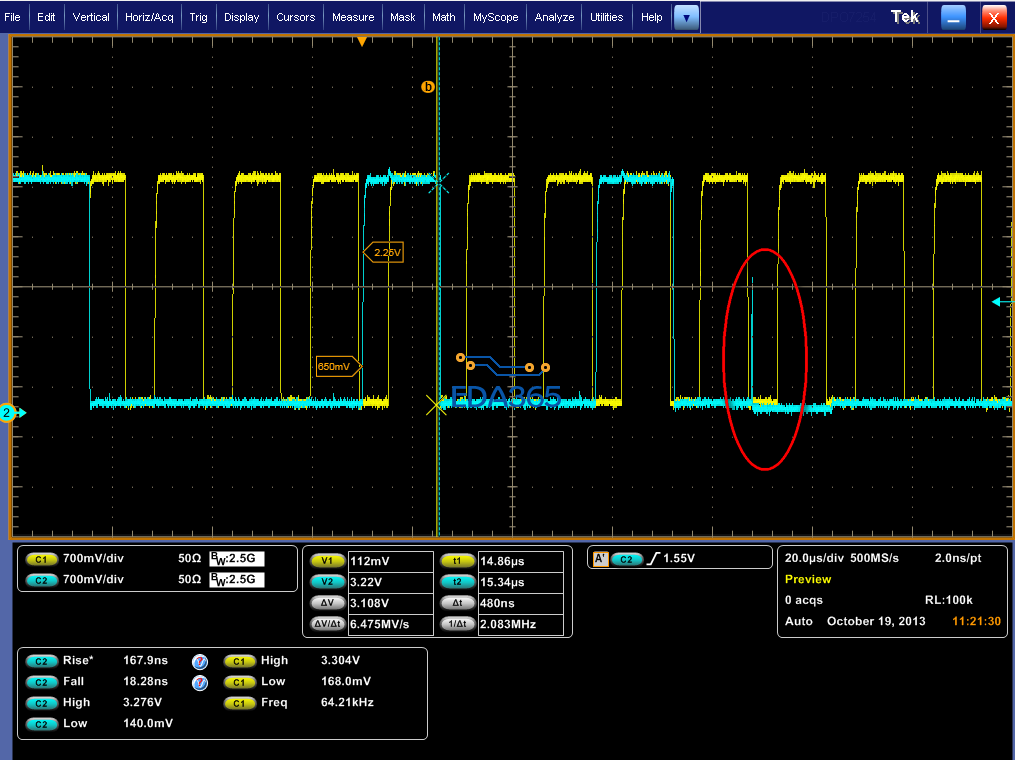

ACK之前出现的毛刺

这不是毛刺，是停止位。

不是停止位也不是应答位。

This is cross talk noise..

我问过示波器产商，他也和我说是Crosstalk ,你们也遇到过这样的现象吗?
这个Crosstalk会是什么引起的。

这个毛刺有没有可能是这样产生的
在第8个CLK 低电平时，ACK 由Receiver 发出，在此之前Receiver一直为高电平，这样，在Transmitter与Receiver切换时，就出现这样一个毛刺，直到ACK为低电平，毛刺消失。毛刺的高低，取决于两者切换的时间。
大家分析下。

ACK响应时序

我接着7#的说啊 ，再8个时钟结束后，原发送设备要释放掉总线的控制权，这时总线因没有了驱动，电平会被拉高（估计总线上应该有上拉电阻）。原来的接收设备收到第9个时钟后经过一定的延时（这个延时决定了毛刺的宽度）后取得控制权重新驱动总线，拉低以便相应原发送设备。

这样分析这个毛刺产生的原因，应该合理吧。

双向的数据线切换造成的
