OV摄像头 图像问题

经过下午的调试  查出是cmos _HREF受到了干扰。至于何种干扰 还有待继续调试

是Hsync吗?

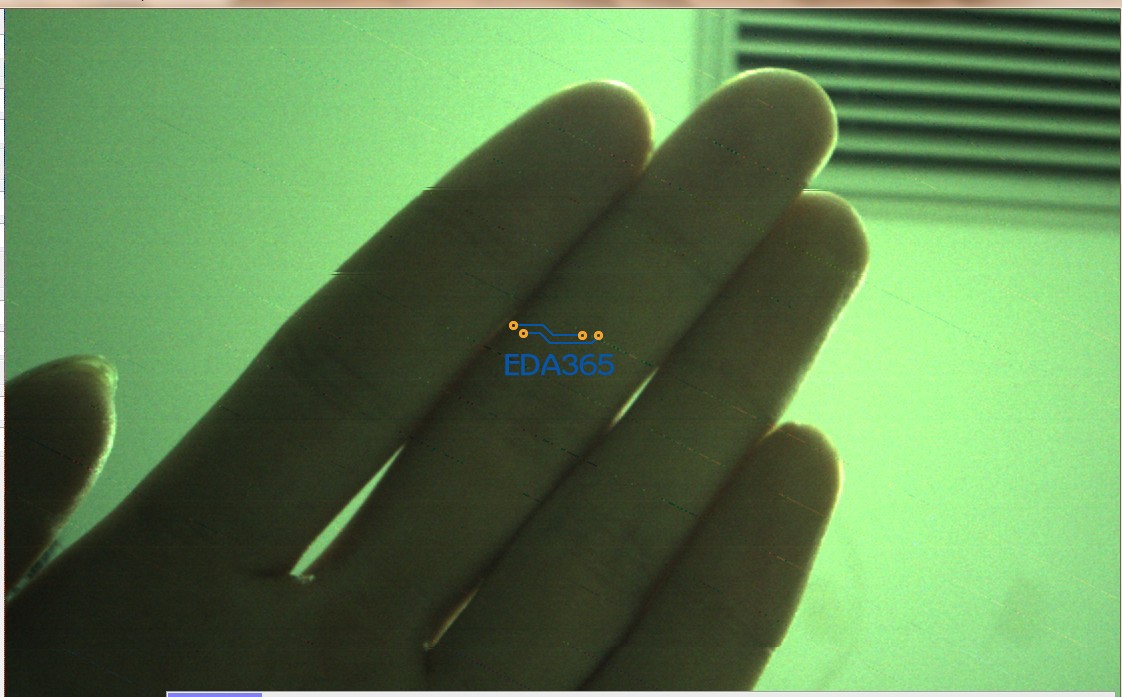

照片的噪点很多，sensor的电源要好好调一调啊。

没有见过这种情况

主要是软件问题啊

输出纹波在40mV内。还需要控制得更小吗

主要是cmos模组的几个控制信号收到干扰（href，vsync，pclk）

请问你是用什么型号的cmos

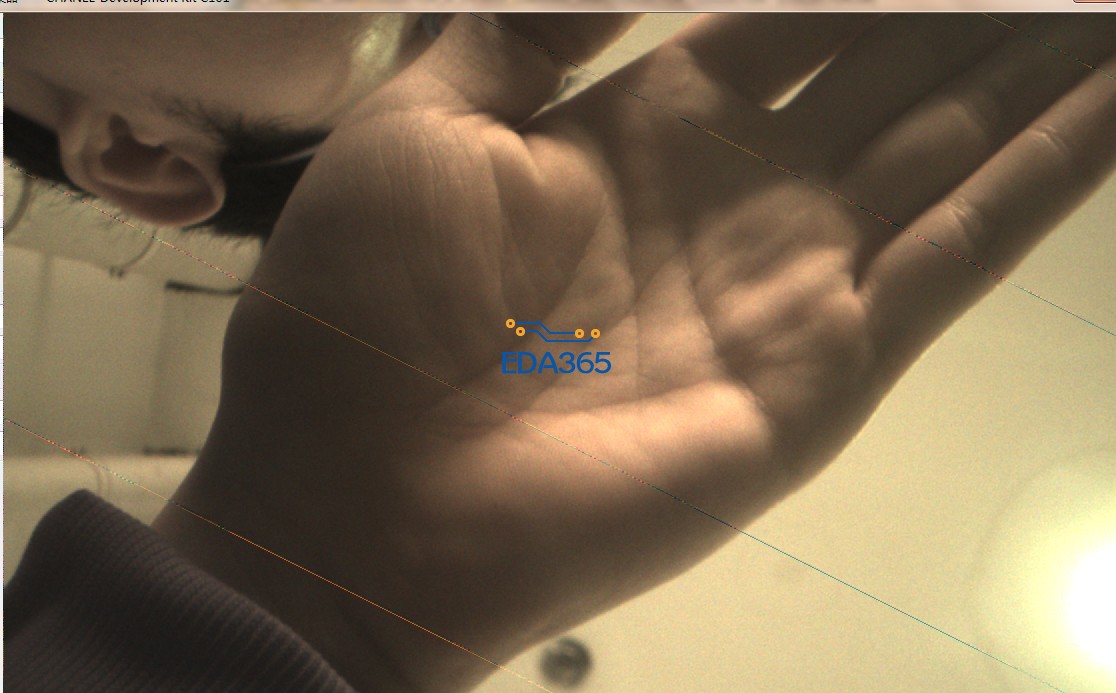

图像中 出现的斜条纹是什么造成的 求解惑

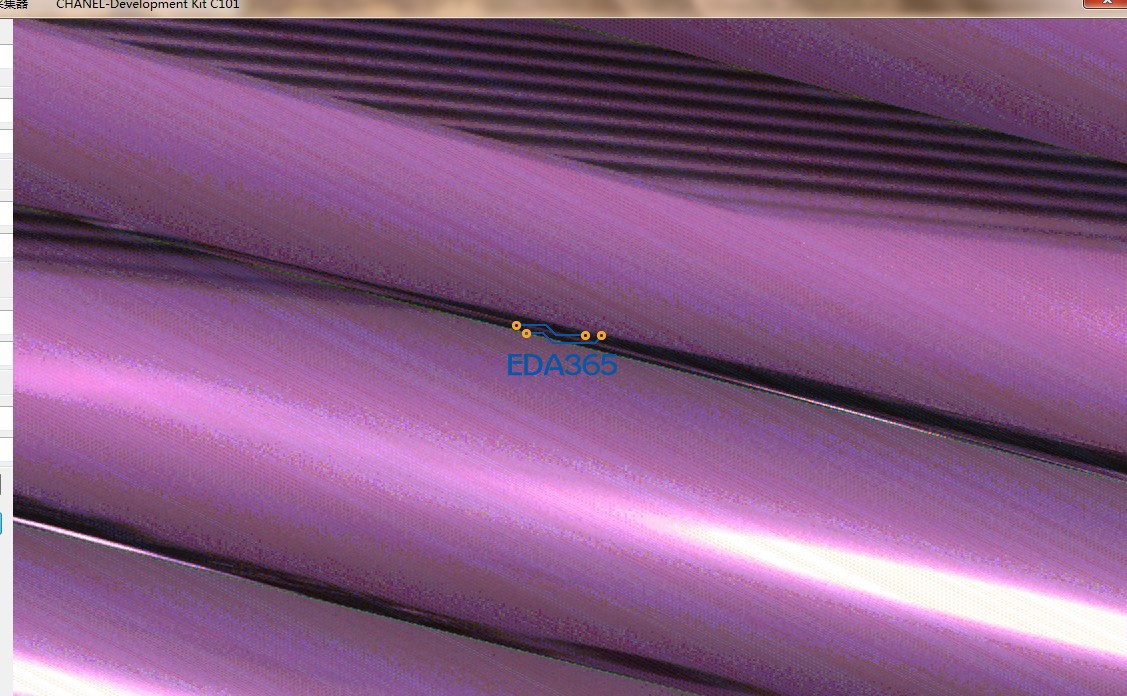

第二张图的噪点挺大，不象是40mv的ripple，第三张好一点。
ripple可以做到10mv之内，不是那么难的。
照片的斜纹估计是PCLK耦合到sensor，好好查一查线路有没有隔离好。

之前搞的长FPC线的摄像头时又遇到这情况

当时是怎么解决的呢

求指教。最近纹波问题 挺头疼的

把原理图和PCB上传上来吧。

调一下AVDD和VDDIO电压试试看看
