帮我看看这两个开关电路的区别和原理

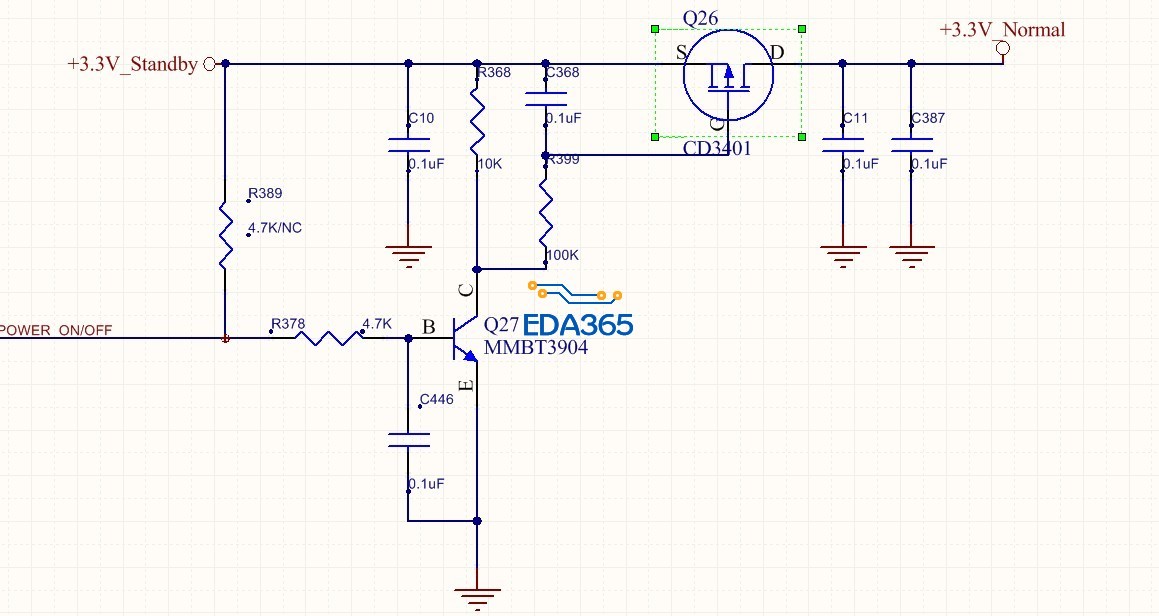

这是两个开关电路，三级管和MOSFET都是同一型号，功能一样，高手帮忙解答下工作原理和两幅图的区别，小弟初学越详细越好。感谢！
这是两个开关电路，三级管和MOSFET都是同一型号，功能一样，高手帮忙解答下工作原理和两幅图的区别，小弟初学越详细越好。感谢！
三极管B极高 C极为低 PMOS G为低 S、D导通
C368跟R399应该是用于缓启动设计，电容两端电压不能突变

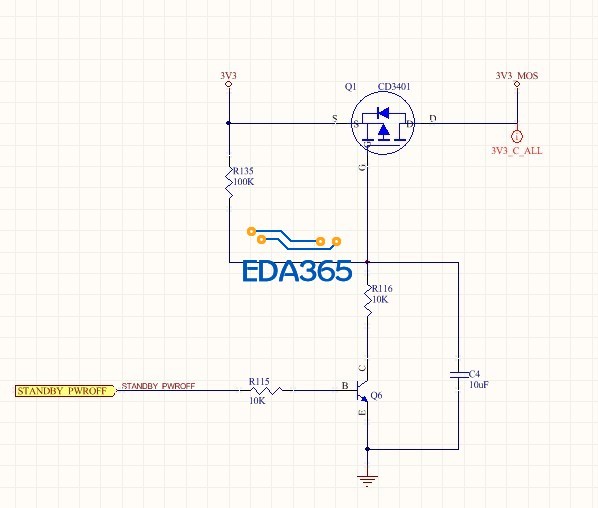

图二是防止上电瞬间standby pwrof有干扰讯号导致将开关打开所加的附件电路
