REST电路分析

开机和关机时候的原理能说下下吗?

我分析应该是高电平复位：开机瞬间C29相当于短路，Q9基极发射极正偏，三极管导通，R9和D3相当于直接相连，所以RESET高电平复位

电容电压不能突变啊，C29开机瞬间会是短路吗?

电容电压不能突变是在电容已经充电的前提下，你上电前电容两端电压为0，上电瞬间电容充电，电流比较大，在那一瞬间可以视为短路。

这电路在音频开关机静噪电路中常用。   开机时能输出一个高电平，关机也能输出一个高电平

具体能说下 开机和关机时候工作原理，以及BAV99的作用吗?

5楼说的对，开机会输出一个高电平，关机时也会输出一个高电平！开机时，EC4充电时间要比C29要快，所以Q9导通，输出高电平，当C29的电压与EC4一样时，Q9截止。关机时，C29通过D3进行放电，当掉电到Q9的E,B两极之间的压降>0.7时，Q9又导通了，输出一个高电平。

三极管基极有个RC常数，如2楼所说，然后就是双休2极管导通后，三极管导通然后给 IC 高电平信号！

呵呵,是没错，但是没有 EC4?              100UF的位号?

100ufiu是EC4

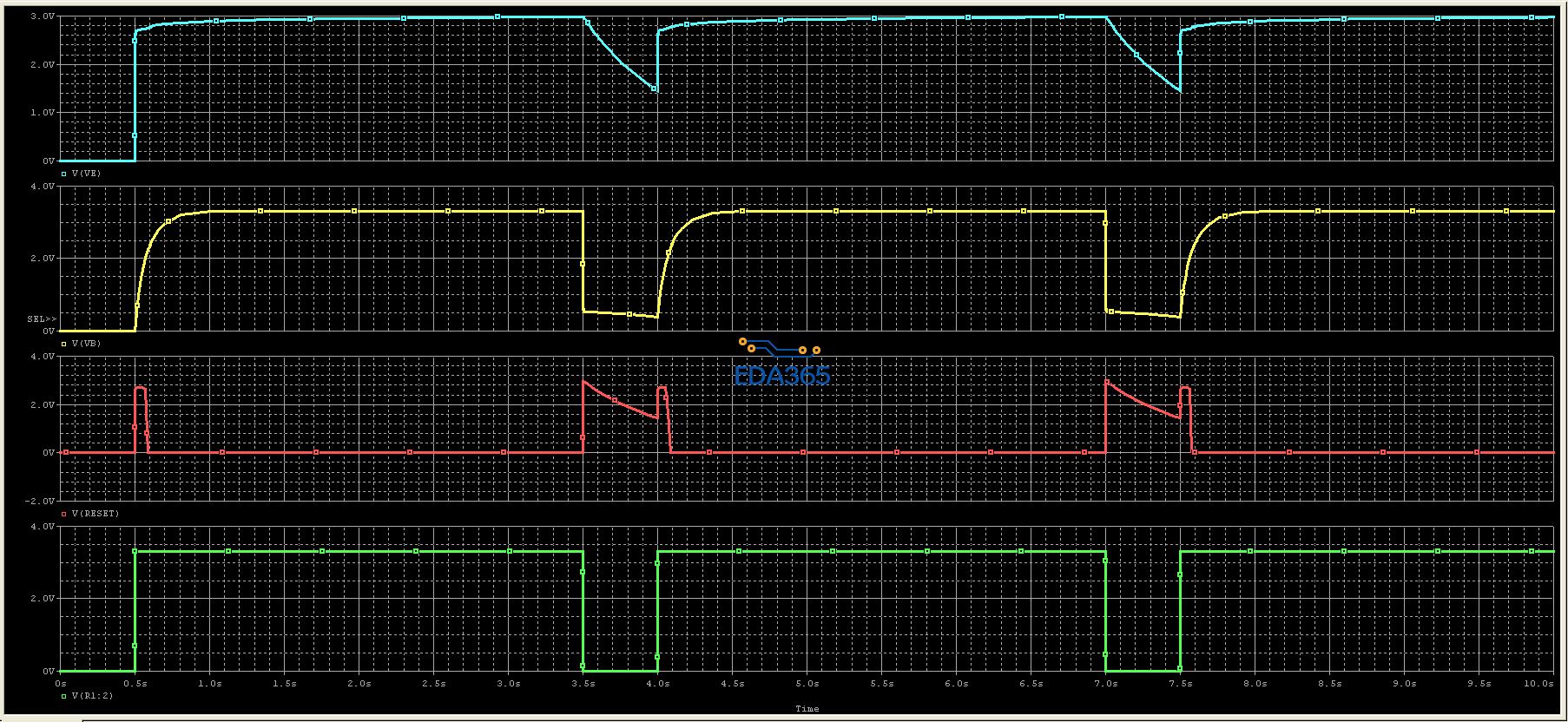

幫你做了仿真，僅供參考。

大哥，你仿真软件是什么?

ORCAD 畫原理圖 + PSPICE 仿真

这个用在静噪应该可以考虑
