0V起调电路
时间：10-02
整理：3721RD
点击：
高手们分析分析

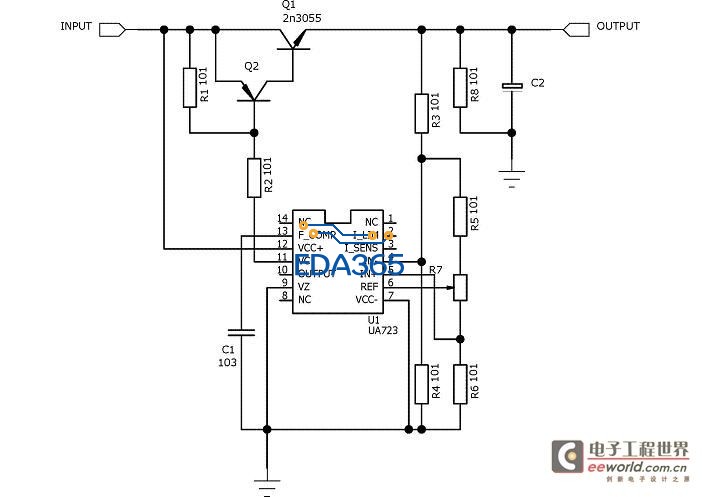

U1 控制調節 Q1 的輸出電壓。
是通过反相输入控制么?
VREF 輸出經電阻分壓到 V+ 做基礎電源，然後和 V- (R3和R4分壓)做電壓比較，使得可以控制 Q1 輸出。
R3,R4通过比较器输出是ref吧?
直接控制Q1输出的是通过R3这条路的么?
U1 控制調節 Q1 的輸出電壓。
是通过反相输入控制么?
VREF 輸出經電阻分壓到 V+ 做基礎電源，然後和 V- (R3和R4分壓)做電壓比較，使得可以控制 Q1 輸出。
R3,R4通过比较器输出是ref吧?
直接控制Q1输出的是通过R3这条路的么?
