这个电路保护电压6.5V，想请帮忙分析下保护的原理。

对于这个保护电路，自己的分析如下，不知道对不对，有请大侠们指正。当输入电压达到6.5V的时候，通过R17(4.3K)和R3(2.7K)分压使得LM431BIM3的REF端有大概2.5V的电压，导致LM431BIM3导通，那么Q5的基极就是低电平，从而Q5导通，那么在PNP三极管这一路，R23(1K)和R18(100R)分压，是得MCR12DCMT4G的GATE端获得高电平，从而这个晶闸管导通，将电压泄放到GND，起到保护作用，使得电压限制在6.5V以下！

过压超过6.5v,可控硅导通强制短路电源，烧断保险，达到保护目的。以前的开关电源失控保护措施有采取类似的方法。

这种电路以破坏电路物理结构来稳压,显得霸气;请问小编这种电路是用在什么应用环境下呀?

應該是說當 VIN 大於 U4 的穩定電壓之後，也就是 U4 PIN1 電壓的就維持在約 6.48V (R3 和 R17 分壓的結果)。
當 VIN 大於 6.48V + Q5 VEB 的時候，Q5 的 E 到 C 就會導通，進一步使得 Q1 的 G 會有一個高電壓( R23 上有電壓)，之後 Q1 就會導通。
所以保護電壓應該是約 6.48V+0.6V=7.08V

R3和F17分压后，U4的pin2是2.49V，那U4的PIN1的6.48V是怎么得来的呀?没看明白?

基本看懂，呵呵

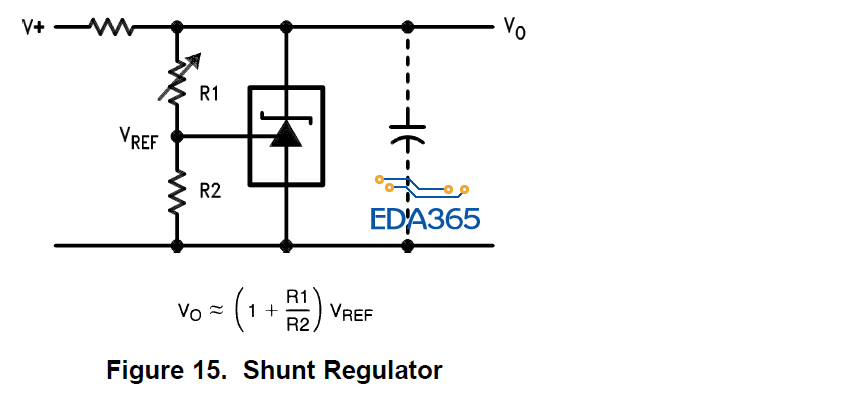

參考下圖的運算式
