读卡器电路请教
时间：10-02
整理：3721RD
点击：

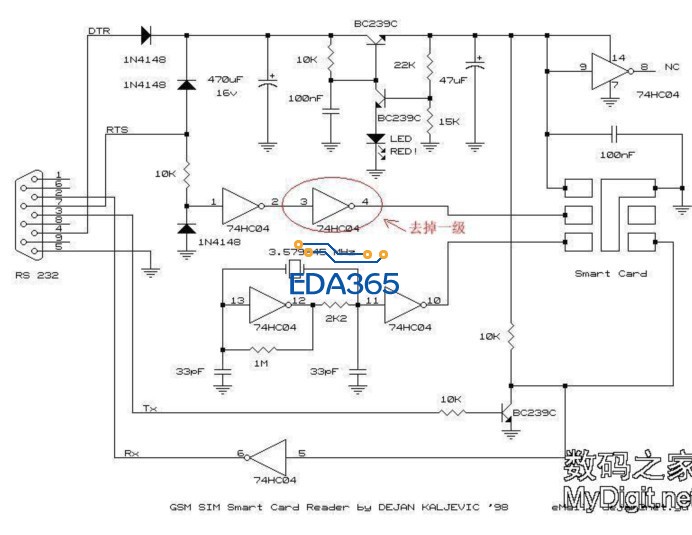

在看到个自制读卡器电路图，别人是做出来的。我有个疑问，RS232是付逻辑-3~-15v 为1、 +3~+15为0。看电路图上也没有那里有负电压的转换，为什么可以正确读出?
將 DTR 和 RTS 設成為 0，則管腳上就會有 +3V ~ +15V 。經過 1N4148 做 OR 輸出電源。1N4148 也算防止負電壓輸入。
BC239C 和 22K 、15K 是類似 LDO 穩壓作用，提供一個穩定電壓給後面 74HC04 和 Smart Card 使用。
另外 DTR 和 RTS 可以提供電流不是很高喔！
噢噢 谢谢！正压有了，负压出自哪里呢?
