有兴趣的看看，为什么这个功能实现不了

哪个高手指点指点，为什么S1控制不了灯?

• 如果 S1 開路（Open）LED 仍然會亮，表示電流是直接由兩側兩個串接的三極管下來的。
• 這是全部的線路嗎?雙載子三極管（BJT）基極（Base）是不是該串個限流電阻較好?
• NPN 線路 LED 最好放上面（集極 Collector）驅動能力比較沒問題。
• LED 最好也來個限流電阻較安全。


应该是方波的电压经过Q3，Q4的BE使灯导通，用两个npn和两个pnp搭应该ok。不加个电阻限下流?

昨夜太晚睡有點暈頭了！
樓主︰

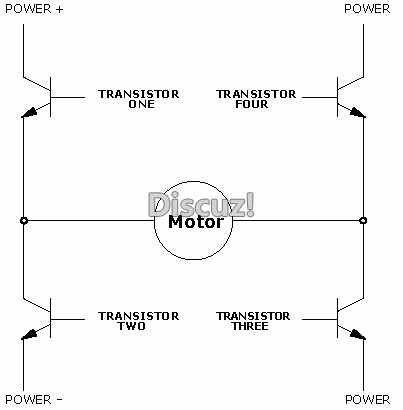

你這 H 電橋（H-Bridge）線路，負載應該是要接在開關（S1）的位置。
LED 放下面（GND 端）會如四樓所說，任何時間內都有方波讓 Q3 或 Q4 的 BE 導通而一直亮著。放上面（VCC 端）則是任何時間內都有一個半橋（Q1、Q4 或 Q2、Q3）導通也會一直亮著。
等一下上張圖給您！

因為您沒標明電源是多少伏，所以限流電阻的部份請自行斟酌。

我那电路S1是个水位电极开关，就是两根电极放在水里，用LED指示水箱里有没有水，所以S1上要有交边的电压，电极才不会电解

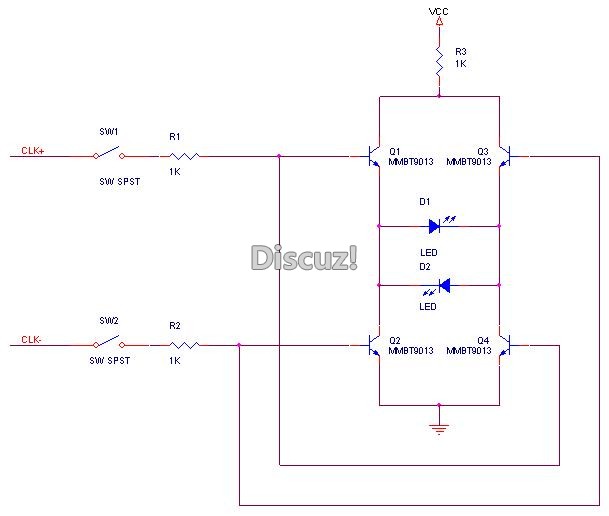

H-Bridge 應用線路
不曉得什麼是電極開關?是一個水銀接點開關，還是就是 2 根鐵棒罷了?

图纸理论上可行，clk是否由MCU产生?clk+,clk-要相互避开，要有个死区时间，是否三极管直通导致烧毁?LED一直亮是否clk和S信号不正常，先量下。另外图纸上完善下，加上限流电阻。

樓主︰
你的應用我算是有點懂了，電極導通時並不是直接短路，所以電路模擬應該是 S1 再串一個電阻。
LED 燈號可以擺上面（VCC 端），導通的話 LED 會亮。但有個問題，LED 要 1mA 以上才會亮，實際應用時如果電極導通的電阻不夠小，有可能點不亮 LED。這時候可能就要利用光耦合器（Photo Coupler）或運放這類的線路，以偵測微弱電流的方式再去驅動 LED。
