关于网络接口中49.9Ω电阻Layout位置的问题。

时间:10-02 整理:3721RD 点击:
有些资料说是TX和RX都靠近芯片放置,比如Micrel的应用文档:

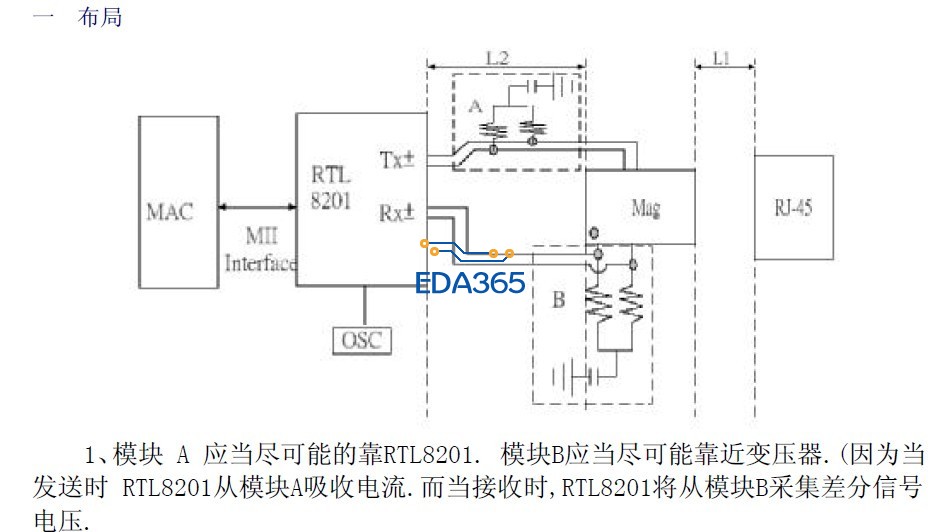

而有些资料缺说TX的靠近芯片放置,RX的靠近隔离变压器放置,比如下面的应用文档:


那么这几个电阻到底应该怎样放置呢?

靠近變壓器是比較方便,而且如果有支援auto-mdix或是auto-cross的時候,那一邊是接收端? 那一邊是發射端?你能確定嗎?
第二種是給沒有Auto-mdix或是auto-cross的時候,才會分接收端和發射端。

明白了,谢谢jack大人。
关键词auto-mdix啊····

到底是哪种正确啊,楼上没明说啊?

我觉得应该是第一种,目前的网络芯片基本上都支持Auto-Mdix。
所以在很多情况下都是不明收发的。所以都靠近芯片放置就可以了。

学习了,非常感谢!

就是说芯片上虽然标示TX和RX,但是发端可以作为收端,收端可以作为发端是吗?

我的理解是这样,但也希望大牛来确定下。

学习了

学习了

顶一下7楼的问题,看有没有人知道。

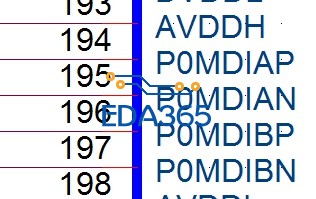

是的,现在很多芯片都支持自适应,收发之间可以互换,或者差分的PN可以互换,比较方便,如RTL8332M,引脚定义中根本没有注明首发,只说了PN,也就是自己定义即可,如下:


明白了,谢谢kevin大人。

我看到的都是放在变压器附近,应该没有太大的影响和区别吧?

我看到的一直都是放到PHY那边,不过我们都是百兆的。其实放在哪边感觉影响不是很大。
