按键电路
时间：10-02
整理：3721RD
点击：
如图。
左边是接到主控的，2D6 跟2D7有什么作用?是怎么样工作的?请求帮助解答！谢谢。
左边是接到主控的，2D6 跟2D7有什么作用?是怎么样工作的?请求帮助解答！谢谢。
开关打在1点，到主控的电压是 0V,3.3V;
开关打在2点，到主控的电压是 Vd,Vd;
开关打在4点，到主控的电压是 3.3V,0V
开关打在5点，到主控的电压是 3.3V,3.3V

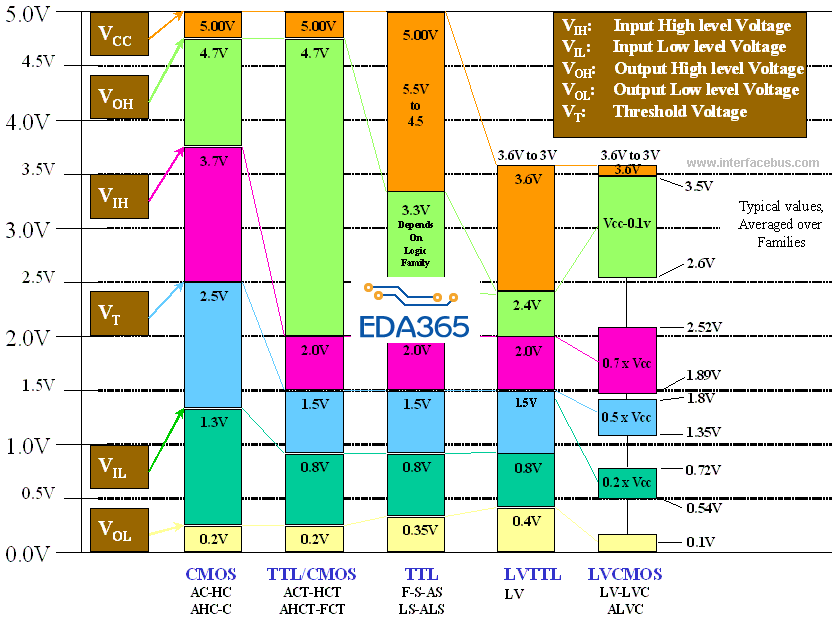

上面的Vd是1N4148二极管的正向压降，然对于主控，Vd应是逻辑0电平。
所以上面开关位置依次对应是01,11,10,11 4种逻辑状态。 这4种状态给主控。
谢谢。很感谢你的给力解释！
