请问谁有TPS659101的PCB封装

这么简单的封装 5分钟就做好,何必发个帖子呢,做技术敢不这么懒不

不是，我是很纳闷封装到底怎么做。官网给的文件导出的封装跟手册不一致。

以DATASHEET为准,顺便查看芯片相关资料有没有纠错记录,通知说明什么的.
我们上次用一个芯片,官方DEMO原理图和datasheet资料引脚定义都不一样,最后厂家说让按照DEMO,结果就悲剧了.

手册上的也很奇怪啊，中间的大pad都偏到一边去了。再看看导出来的封装，上下两排的间距是0.5mm，左右是0.4mm，手册上标的间距就是0.4mm。

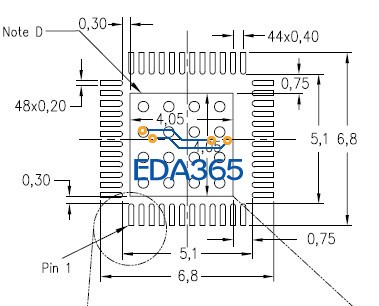

手册尺寸

导出的封装

自己按手册做一个就得了，别人绐你的也不一定是对的。但是手册，百分之百是对的。

我有AD软件的，

我有呀，

拜托，我是不确定到底哪个才是对的才来问人的

AD的也行啊，我主要看看尺寸参数。给我发一下啦，多谢！ congbupt@163.com

经过验证吗?给我发一份吧，多谢啊

我没找到你的封装在哪里,从不在官网下封装,自己做.不用怀疑了,DATASHEET就是标准.

中間散熱用 Exposed Pad 偏一邊是對的，我們遇過這種封裝。
