OV SENSOR暗光线条

OV2710暗光线条

CMOS 的低照度下的效果不是太好咯。调节下增益、曝光时间看看。

这个用同一个软件，在另一个板子上就是OK的。
应该是硬件哪里不对。

这个2710我们做过，你I2C是不是1.8V上拉，改成3.3V试试

这个应该看下sensor的电源纹波吧，PCB的布局布线是否合理，硬件问题概率大！

是不是排线接触不好

我试了用100M的磁珠加在电源上，感觉好了些。但是还是没解决。
有个问题：我们公司的示波器是200M的，高频的纹波测不到，要怎么分析呢?

你的电源设计有问题，条纹是电源噪声引起的，你上传设计原理图来我帮你看看吧

相機在低亮度下產生的白色條紋或雪花叫低照度雜訊（Low Lux Noise），對於 CMOS Image Sensor 來說是很難避免的一項弱點，但也遇過幾次可以再進一步改善的案例。

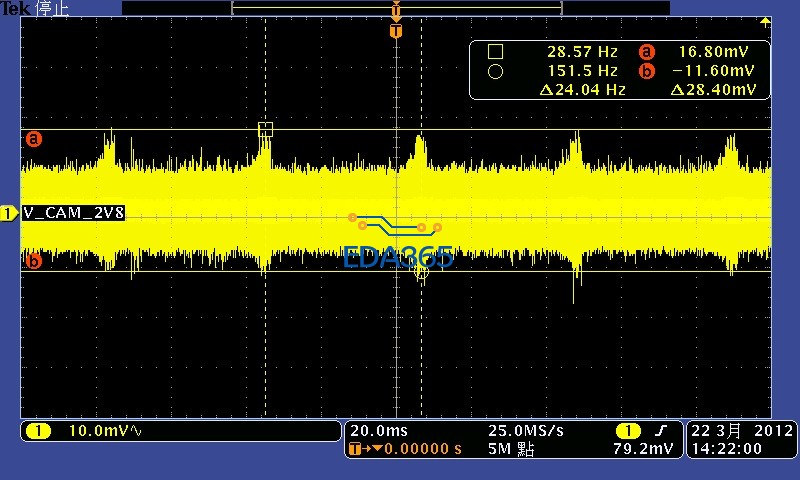

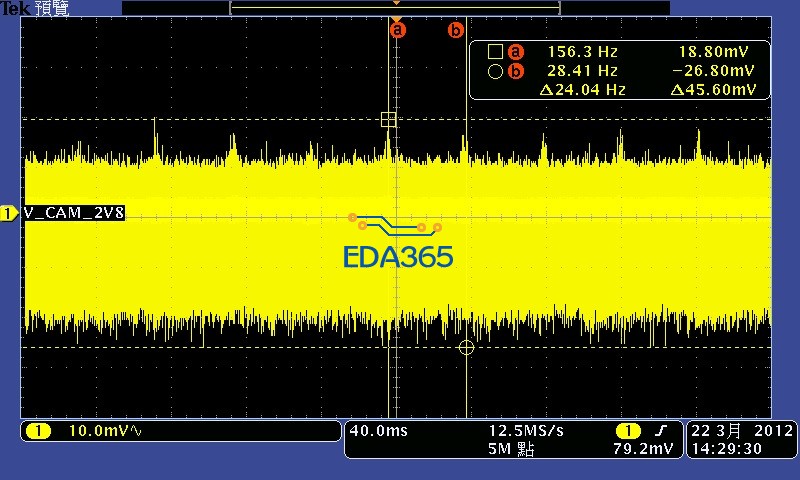

• 模組會提供 AVDD（Analog Power）的接腳，但他們通常只建議 0.1uF 的旁路電容（Bypass Capacitor），如果電源 IC 距離較遠或是模組耗電較大時，會在 AVDD 上產生漣波（Ripple）干擾，可以加大 AVDD 旁路電容（Bypass Capacitor）至 1uF ~ 4.7uF 看看（要靠近模組連接器）。記得上次看到是 24Hz 的漣波，示波器頻率不需要太高，但雜訊電平很小（40mV 吧），我找一下圖貼給你看。
• 協調模組廠商降低 CMOS Image Sensor 內部的訊號增益看看，低照度雜訊（Low Lux Noise）也有可能是訊號過度放大產生的。CMOS Image Sensor 配上各家的鏡頭和模組廠組裝技術，再組裝到客戶的成品上去，多少還是有所差別，有些參數是能再做些微調。但如果你們的量太小對方可能不會鳥你們，以前我們做「野樓雞」（LG）的案子是可以叫相機模組廠來罰站。對不起！是直接叫到高麗去罰站。


同意1， 不过在实例中，少有以增加旁路电容来达到减噪，应该以不同的独立电源分隔；
另外，AVDD不是笼统的模拟模块，而是分为采集，PLL，AD转换等等，我看该sensor重点在SVDD和SVSS的隔离，但把PLLVDD和EVDD也隔离效果会更好。

小弟不幸就遇到一次，而且是第一次就遇上！

佩服我們把雜訊搞到這麼大嗎?

手机上面对于AVDD的供电需要加1uF,10uF和33uH电感来滤波，另外，对线宽有有一定要求。再者可以测试下PCLK的波形，看两者是否有差异，如有不同，试着调整下PCLK的驱动能力。

以前是养肉鸡的，现在是育鸡苗的，哈哈！

要佩服你只用一点点的改动就可以解决问题，我可是用三个ldo隔离2。8伏，每个ldo要两块多刀。
