求仿真达人仿真红圈处电压，非常感谢

求仿真达人仿真红圈处电压，非常感谢

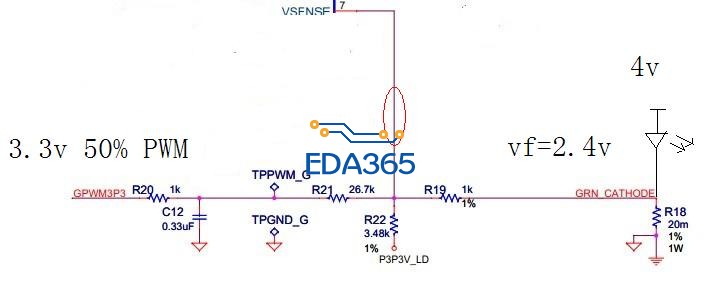

GPWM3P3为3.3VPWM信号，占空比可调，
P3P3V_为3.3V电压，
右边部分为发光二极管，VF=2.4V
求仿真达人仿真红圈处电压
PWM占空比为10%红圈处电压?
PWM占空比为50%红圈处电压?
PWM占空比为90%红圈处电压?

其实你这个线路是用来调节背光的,你这样话,别人很难算！你要计算的电压位置其实是背光IC的FB,而这个pin是接到背光IC内部放大器的输入pin.这样你就知道怎么算了！

算出来没用的，红圈处的电压肯定是等于背光IC的Vfb，这个值是固定的。
