该三极管电路如何分析

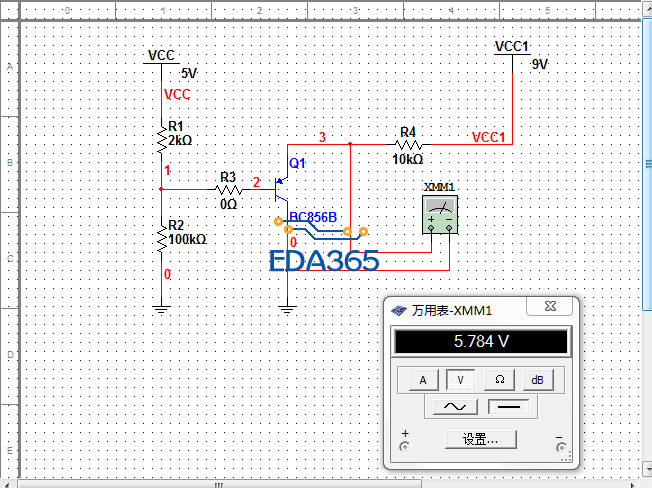

目前在做一个项目，在实际过程中出现一个混乱的电路，特此找大侠帮忙分析一下。如图。
说明：我们想要得到的结果是在5V存在的状况下，BC856B不导通，9V的电压将无法导通，会在10K电阻两端为同一电压。
但是在实际过程中出现的状况如图，电压为5.7V。
请大侠帮忙分析一下，这种现象如何产生的，原理是什么，怎么避免，有没有好的解决办法。谢谢。

这是什么设计?

这个是整体设计的一部分，这里只是做了一个局部的仿真，在图中3号线的位置，实际是一个控制信号，想通过三极管来控制这个信号的电压，要么是0V，要么是跟后端9V一样的电压，但是在实际使用的时候会出现图中的现象，电压会被嵌位在5.7V的样子。

基极偏置电压不对吧，怎么看你这个管子都是导通的呀！

这个电路貌似关不死啊

说是导通的也很奇怪，为什么电压不会是0V呢，导通之后E极应该被拉到地才对啊。想不通。

是，感觉处于一个不确定的状态，或者说是放大状态?但是看上去又不像。很奇怪，想搞明白这个电路。

这个管子是一直导通的啊，基极电压基金5V，再加上硅管的BE结压降0.7V，Vce差不多就是5.7V啊

仔细看了下你的要求，你这个管子应该是工作在开关状态吧，倘若如是，该管子的基极是不应该加偏置电路的！因为导通电压为0.7伏，相信任一IC引脚的信号都能就将其导通吧！若加了偏置电路，你从集电极测量出的电压应该差不多就是5伏多（基极偏置电压加上集电极到基极的压降）。

倘若你一定要加偏置电路的话，你只要将偏置电路的两个电阻互换一下该电路就可以正常工作了！不过还是觉得你这个偏置电路是多余的！

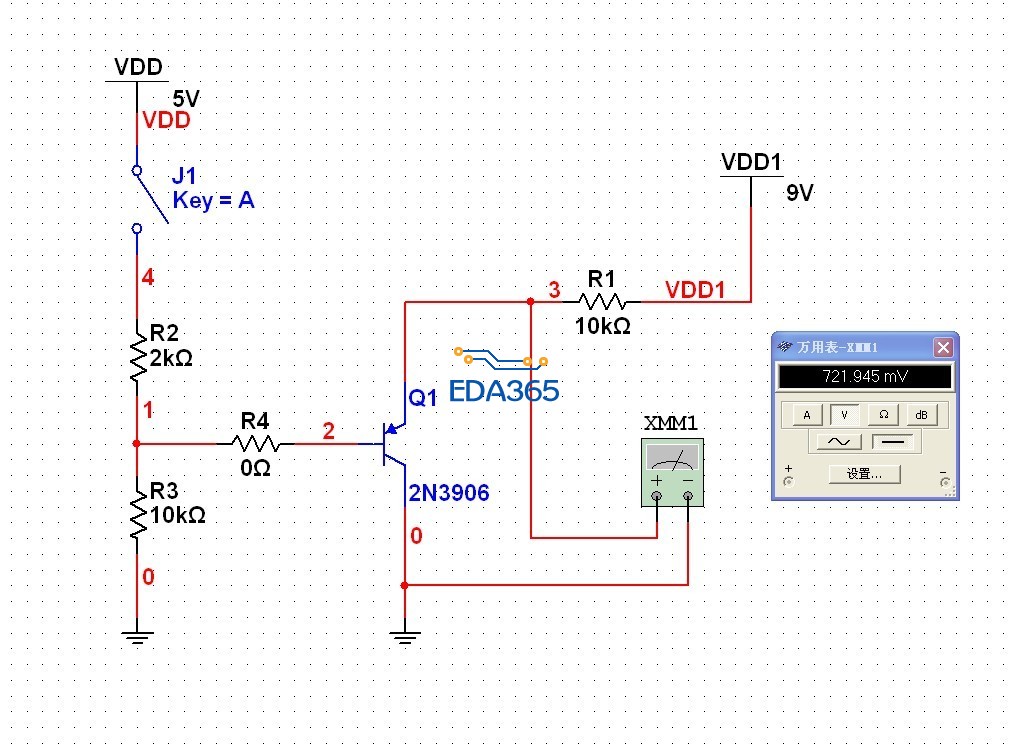

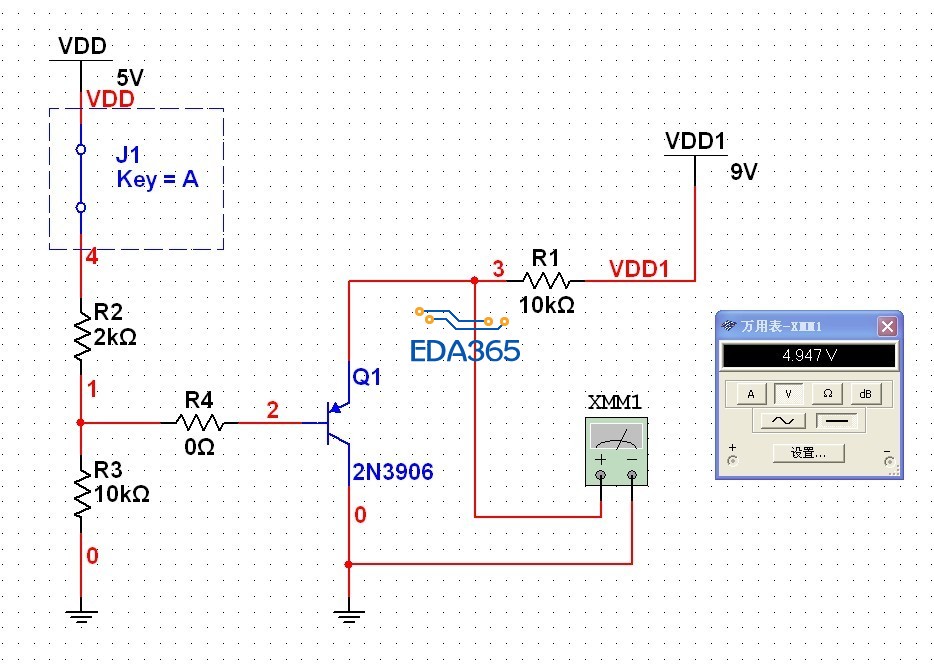

懂了！谢谢。明白问题出在哪里了。我压根就没注意到导通电压在E极的工作状态。其实5V那边是一个判断信号，当5V消失的时候，要求三极管导通。谢谢了！

不客气！忘了说了，你这个基极限流电阻的取值也太小了吧，管子容易烧坏的哦！

学习了，你这个仿真图是用什么软件画的?我电脑上只有candence软件。

这个管子没有完全导通吧
