24V电磁阀驱动电路比较，哪个好？
时间：10-02
整理：3721RD
点击：
这里有两个电磁阀驱动电路，各位看看，哪个比较好些。
注：CPU为3.3V。电磁阀为24V，电流要求2A的样子。由于板子位置小，所以选择了SOT23封装的MOS管。
注：CPU为3.3V。电磁阀为24V，电流要求2A的样子。由于板子位置小，所以选择了SOT23封装的MOS管。

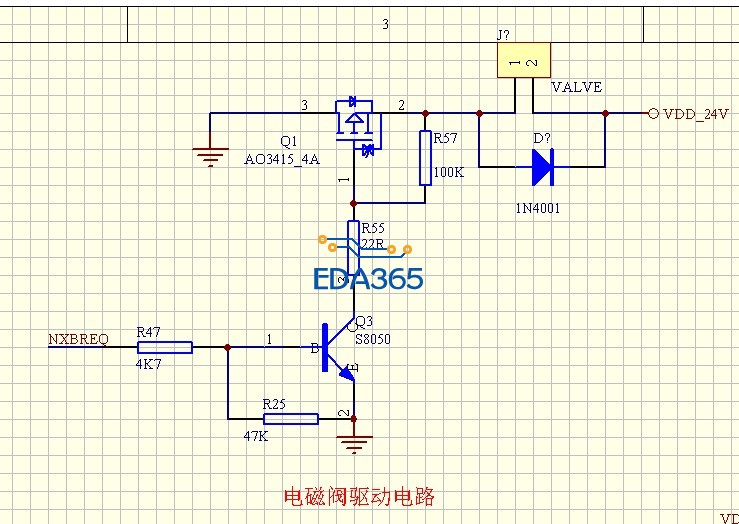

图1

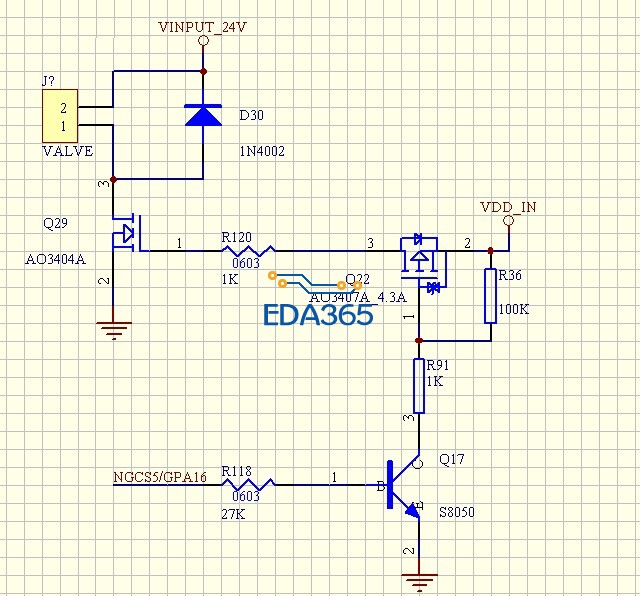

图2
第一种便宜，且可靠。
第二种VD_IN是多少V,
如果小于２４V将会导致，输出关不死。
另Q22也没需要大电流的，太浪费。
噢，VDD_IN是8V...
注意噢，第一种用的PMOS管，导通后，由于MOS管内阻很小，源极S的电压实测只有2V的样子，这样MOS管的导通程度就比较低，能满足2A电流的要求么?
第二种方案，Q22可以换个电流小一些的。但为了使后端的NMOS充分导通，在NMOS管的栅极加个大的点电压是必要的。
