高位高手，请教大家一个问题？
时间：10-02
整理：3721RD
点击：

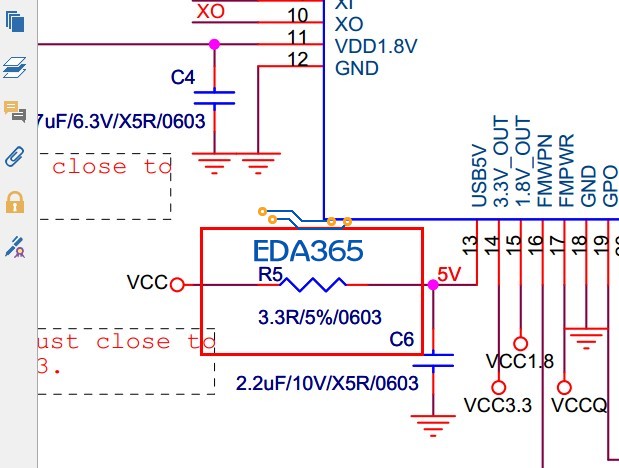

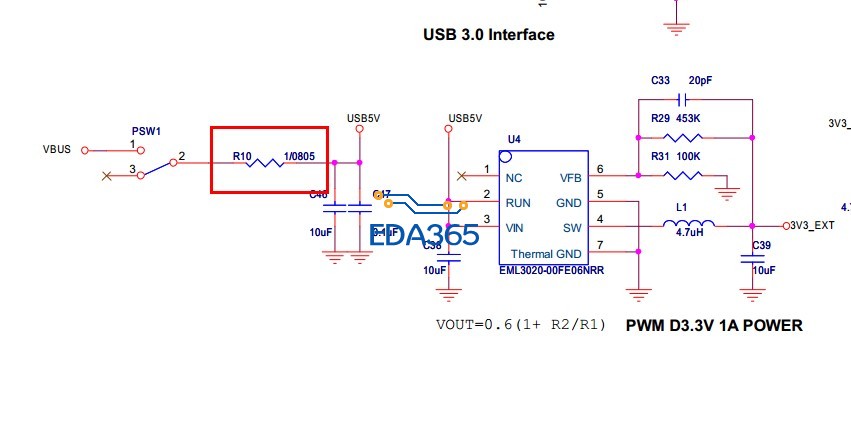

下面两个电路的R10（1R)和R5（3.3R）是什么作用啊?是滤波还是限流?或者是别的作用?求指点
此略说说
1、如过后面芯片短路 会烧掉电阻而不会损坏电源
2、方便测量电流
3、用不同阻值可以降压
4、如果前端电源过高 这个电阻可以保护芯片
不知道你的VBUS是不是外面接进来的，如果是的话，此线上可能会有较大的寄生电感，在接入瞬间，寄生电感和输入电容组合在一起，可能会产生较大的浪涌电压，这个电阻的目的就是为这个高Q值的LC提供一个阻尼作用，降低浪涌电压，保护后面的buck.
比较认同3楼的解释！
非常感谢，VBUS是USB直接进来的，降低浪涌电流只用3.3欧姆会不会太小?
我说的是R10的作用，这个电阻是起振当阻尼作用的，减小LC网络的Q值，不是直接用来抗浪涌的。
哦，了解了，谢谢你啊
