烦请分析OTG

先要弄清楚，OTG功能是USB外接从设备（如U盘，鼠标等）工作，这些从设备是需要USB对它供电。
但USB有时要接电脑，当从设备用，就不需要对外供电，而且电脑USB有对外输出5V.
这样一来，USB有时对外输出5V电压，有时有5V输出，
由于这个情况，这个USB接口就需要知道，所接的设备是从设备，还是主设备（也就需要知道对外供电，还是供电进来），
这就有了USB_ID这脚用来检测。
当使用OTG功能时，需要USB转接头，这个转接头的第4 PIN是与第5脚连在一起的，（普通的数据线是没有连在一起）

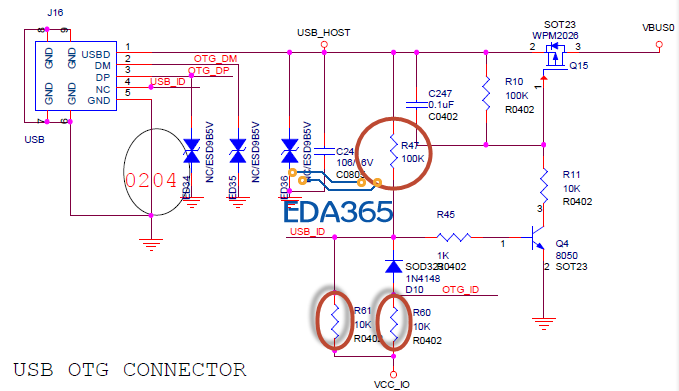

也就是有OTG转接头插进来时，USB_ID是低电位，由上图可知，此Q4截止，Q15断开，
另由于二极管固定压降0.7V,OTG_ID由3.3V变低，让主控知道有OTG设备插进来了，软件打开5V升压电路，即USB_HOST有电，且与VBUS断开。
当电脑USB线插进来时，USB—ID没有接地并有R61上拉至3.3，或由R47上拉至5V.打开Q4,Q15,
从图来看，R47与R61应该是二先一的，不能同时贴。
（备注：问这个问题的人一般是软件工程师，所以就啰嗦了）
另如果是硬件工程师，其实R61完全是个多余的电阻，已经可以由R60加D10上拉OTG_ID，加不加R61效果是一样的。
如果弄清楚前面讲的，这个电路可以做的很简单，可靠。

2楼讲的很详细，学习了。

感谢，应该可以把D10直接短路，选择R60提供上拉，去掉R61 R47.请问是不是?

不用那么麻烦，你可以死只焊R61，其他不焊啊

只要R61 OTG_ID没上拉了，就默认识别成OTG了

      :lol

2楼解释的不错！谢谢

使用R47时,连接USB电源可以自动开机.
使用R61(不使用R47)时,连接USB不能自动开机.
如果不考虑接USB自动开机问题,就可以"D10直接短路,选择R60提供上拉，去掉R61 R47"
