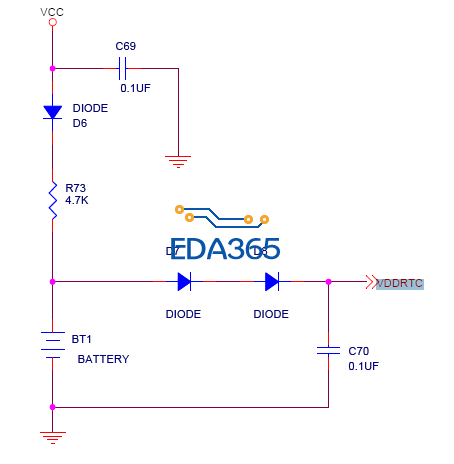

请问：两个电源同时供电时，总电压为多少？如图所示：

VDDRTC电压等于电池电压减去DIODE的损耗.

两个电源供电时,VDDRTC=VBT1-VD7-VD8,应该是这样的！

VCC不供电吗?

我觉得,你这个电池是纽扣电池吧?是可以充电的吧！ 没有VCC的时候,VDDRTC的等于BAT1减去DIODE损耗.而当有VCC的时候,VDDRTC的电压等于充电电压减去DIODE的损耗！

电池是纽扣电池。
当VCC和纽扣电池都在时，纽扣电池不供电吗?

BT1

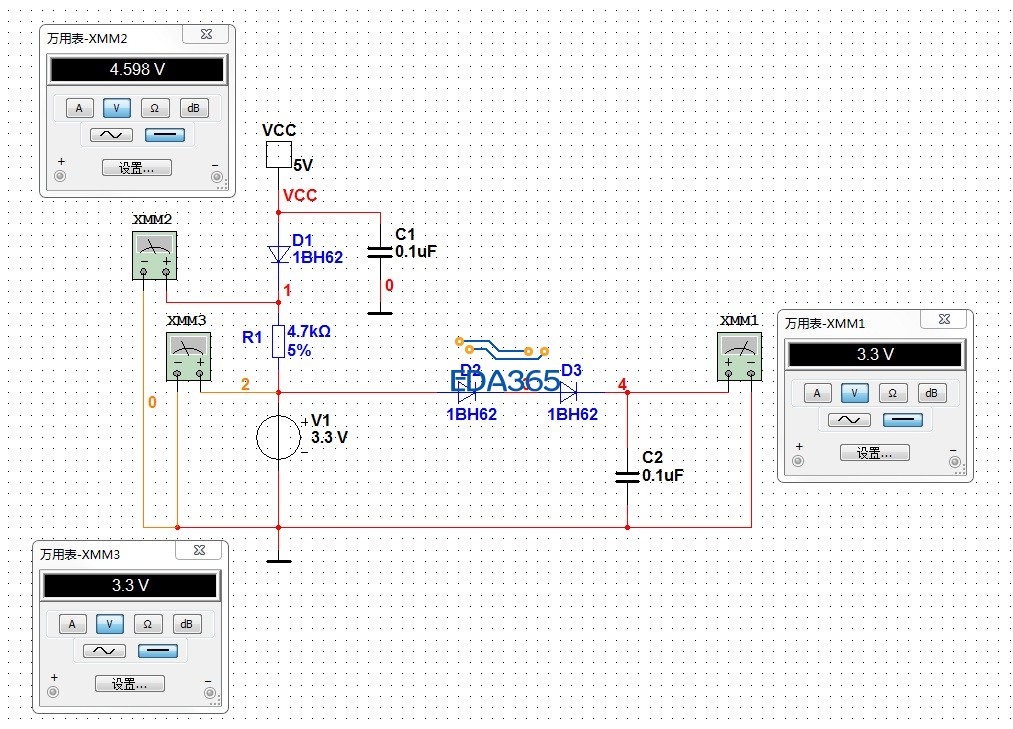

不知道这样对不对，请仿真达人们丢砖头。

非常感谢！能不能从理论上解释下，为什么是BT1，而不是VCC ！

电压多少要看你选用的二极管，一般这种电路都是VCC有时，VCC供电，VCC无时，BAT供电，使时钟能不断电的工作！

看哪个二极管?

如果VDDRTC后端不接负载，那么下面两个二极管相当于是短路的，所以测量出来肯定就是BT1了；
如果后端接有负载，负载大小不一样，那么VDDRTC大小也就不一样，负载越大，VDDRTC越接近BT1。

谢谢！
为什么负载越大，电压值越等于BT1?

这三个二极管的管压降！负载的电流也会影响VCC端到BAT端的电压！不知道你输出电流需要多大，如果VCC供感觉电流也太小了！

首先不是纽扣电池，纽扣电池大多都是一次性的，还充电?
应该是锂电池，原因如下：
不充电：VDDRTC=BT1-2*DIODE
充电：  VDDRTC=VCC-V(R73）-2*DIODE
首先BT1上的电压是变化的，由高到低，如果是锂电池，上升到4.2V就不会充电了。
R73既分压作用，又限流。调节充电器和电池压差，限流，限制充电电流过大，限流对二极管保护，一般二极管的Id都是500mA左右。
R73=4.7K看，电流很小。
二极管导通电压应该是0.2V的锗管，如果是0.7V，会大大浪费电压，过早让电池截止供电。
充电时，VCC电流分流给BT1充电同时也分流VDDRTC工作。
R73出来电压和BT内部电压会有压差，有压差即可充电。
呵呵 说的够详细吧～
