请大神帮忙看看这个局部电路是什么作用！

π型滤波+75Ω端接+AC耦合

请大神分析下具体的工作原理，谢谢了！

大神，能不能具体的给分析一下啊！

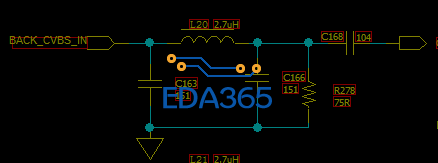

这应该是个模拟视频信号（CVBS），C163，L20，C166组成π型滤波电路，滤除噪声。
模拟视频信号传输线的特征阻抗是75欧姆，终端没有的话需要在外端接（R278）。
C168，通交流信号，阻直流。

明白了，嘿嘿，谢谢了！

再问一句:是不是R276和C168放到pi型滤波器前端更好呢?

你分析一下信号流向啊， 通常在靠近源端做处理 ，出来就干净了···

并联端接应该尽量靠近终端。C168的位置关系不大

我是这么想的。我既然匹配的话，就应该是对我整个CVBS接收端来讲的，那么匹配电阻感觉应该挂在最前端。之后采用电容进行隔直处理，那么此时的信号应该是幅值比较小的，而且正反两端的幅值是差不多的。而且已经消除了一些低频的信号，之后通过pi型滤波器的话，直接滤除其他杂波，直接送入视频处理IC，这样保证了进入视频处理IC的CVBS信号是良好的。而且对于小幅值的信号进入滤波器，感觉更加靠谱一点。
个人瞎猜的，高手给讲解一下。位置怎么摆放?

我也不是高手。请小编超级狗解释吧。

并联匹配电阻应该放在接收端，如果放前端，虽然终结了电流，但是，向后传输的信号仍然会被反射回来，起不到终端的效果。信号经过电容后，幅度会减小，信号强度越小，越容易受到干扰，如果再经过π滤波器，信号的幅度就更小了，电容电阻是有损耗的。

这个解释很合理，正解。

这个解释合理，正解。

http://www.eda365.com/forum.php? ... mp;page=1#pid715133
之前好像有人提出一個輸出端的線路求分析。
至於 75Ω 電阻的位置，由於左邊的同軸電纜（Coaxial Cable）也會有一個 75Ω 的負載，把它加上去後就會得到一個完整的 Pi 型濾波器，電感兩端各有一對 RC 落地，這是阻抗匹配沒錯。
