关于回流路径的问题

不明白你要表达什么。

需要看布线结束后，这个电源和地哪一个通路阻抗更低一些，更好回流。

10层的一个板子，bot层是一些150Mhz的信号线，第9层是电源，这样会不会有风险?

等待高手出现~~~~

是什么信号线啊?用不用做阻抗啊?能不能做到不跨电源啊?说不清楚我们这些菜鸟解决不了啊，请大神出手啊！

RGB视频线，TTL电平，50 ohm阻抗。

信号传输时间当然只由信号走线长度决定。信号传输以及回流路径可以理解为形成一个“圈”，理论上这个“圈”越小越好，因为越大耦合进去的噪声会越大。
参考电源层，始终是要回到地的，你可以看下你信号形成的“圈”大不大，在适当的位置加电源到地的电容能减小“圈”。反正总的来说就是要这“圈”最小啦。
本人是这么理解的，请各位指正。

回流路径长对信号传输时间没有影响吗?
是不是只对EMC有影响。

尽量短，不要跨电源平面，用视频地包地（距离不要太近）.....   话说模拟RGB一般75ohm的，不控制阻抗貌似也可以

是对EMC有影响，EMC中的抗干扰能力，你回路面积越大，抗干扰能力越差咯。
对于板子本身来说，本身就是一个辐射源，回流路径面积大会引入大噪声。
你可以用示波器探头做下试验，地线夹在探头，改变环路面积大小（要在一个有辐射源的地方），看引入的噪声的大小。

也有50ohm的

当然有50 ohm。

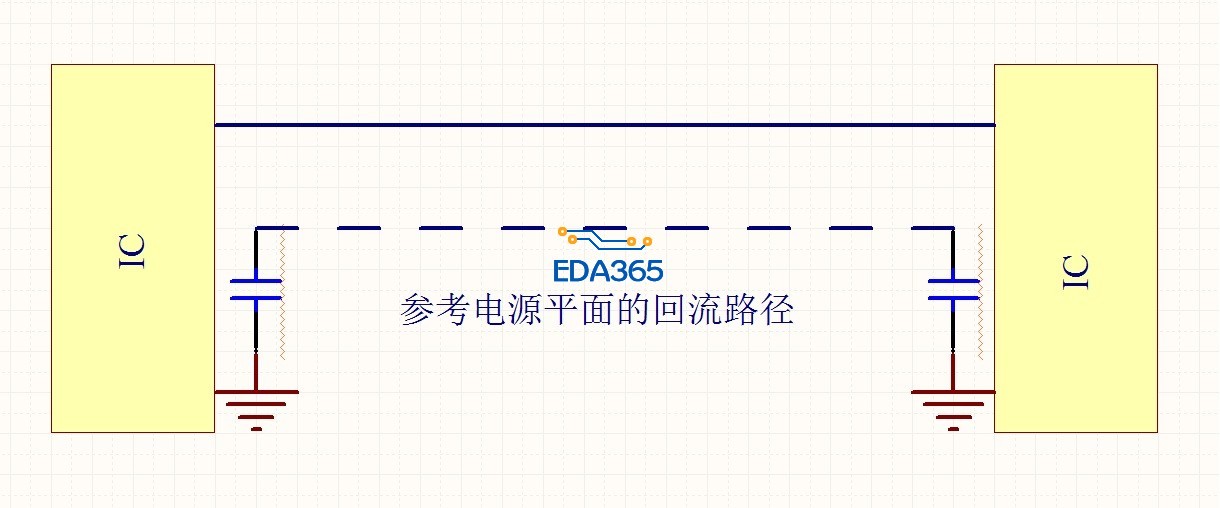

视频信号对阻抗控制要求不是非常严格，但是容易受到外界因素的干扰。参考层为电源层也是可以的，一般做法都会做立体包地处理。但如果电源平面的电压比较高的话，还是要慎重，电源噪声可能会影响到信号质量。以电源层作为参考层，只要能理解信号最终的回流终点是GND上就可以了。电源层做参考层，是通过去耦电容才回到GND上的。换句话说，如果是非常敏感的小信号，参考电源平面，对去耦电容的位置摆放就越有要求。

如果去耦电容非常少，影响会很大吗?
可以把PCB板之间的铜皮等效为电容，然后回流吗?
