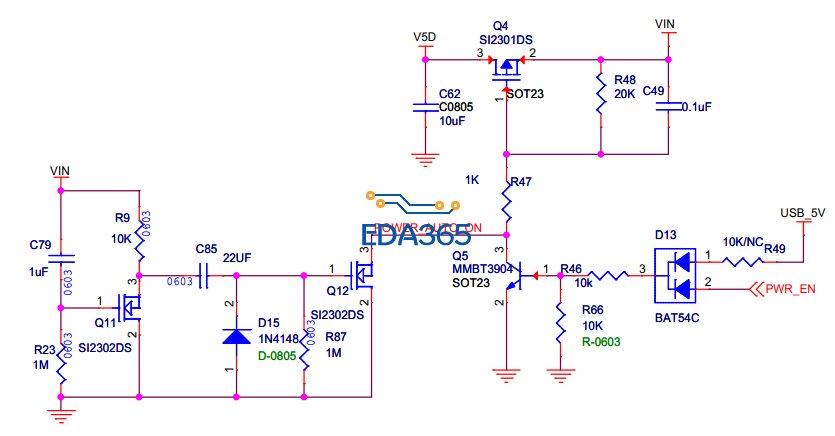

这个Q11有什么作用

同求，呵呵

个人猜测，是去除插拔时的电压波动的，瞬间电压通过电容C79，打开Q11，使R9接地放掉电；请各位大神指正

忘了问一句了VIN是不是电源插座....

延遲開機

阅读权限: 9

阅读权限: 9

樓主你的 Q11 和 Q12 放置的方向錯誤。【 D 和 S 錯了】 放錯了就無法仿真了。

应该怎么放?

这样放能不能工作起来?

你的脚对应的D和S没错只是连线错了，这样只是看着有问题，实际做出来没错

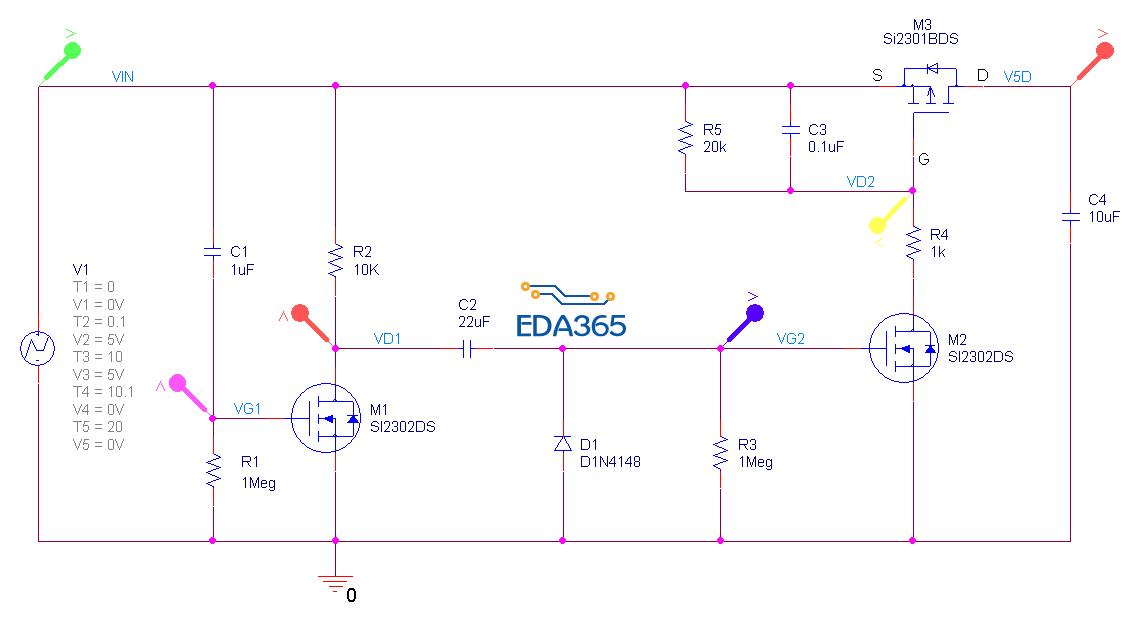

这个是正确的

PMOS的S端電平要高於D端電平。
NMOS的D端電平要高於S端電平。
以上這樣才對，否則寄生二極管會使其導通，無法控制OFF。

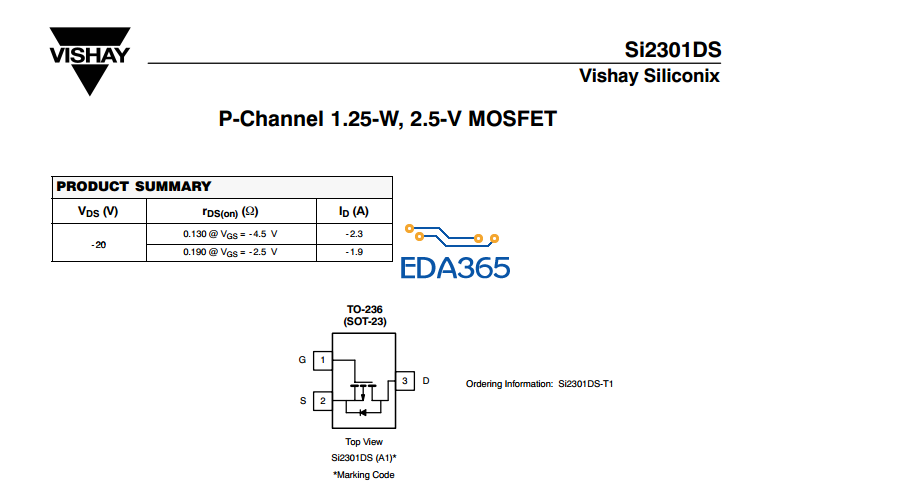

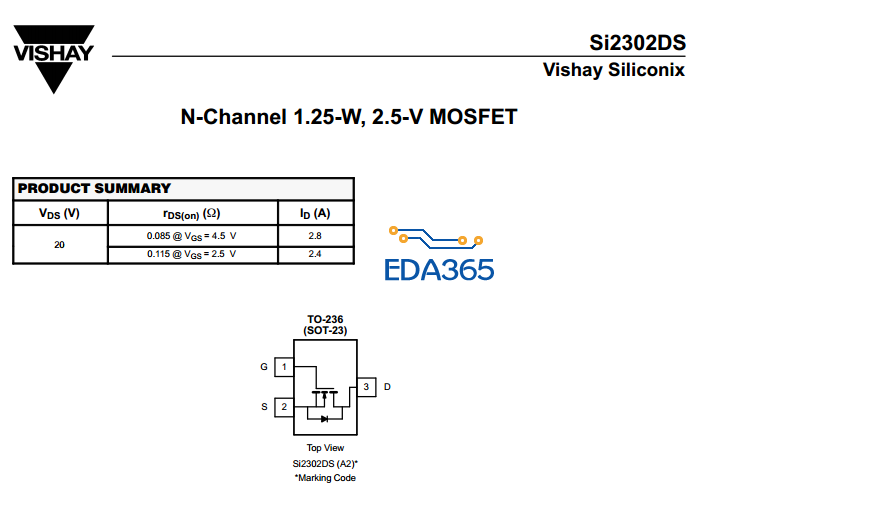

根據DATASHEET，應該是你的符號畫錯了【符號D和S畫錯了當然會使人以為接錯了】，但是實際引腳是有接連到正確的位置。

斑竹能不能仿真下5V输入时有尖峰电压时的情况，就是就是5V输入是突然有一个大于5V的尖峰产生时的波形

是不是我的水平太低了，我还是没看懂，Q11是怎么实现延迟开机的，过程能不能讲一下。

"5V输入时有尖峰电压时的情况，就是就是5V输入是突然有一个大于5V的尖峰产生时的波形"  ==> 能不能有具體的圖案，甚麼時候有尖峰? 尖峰又是多大? 尖峰的樣子有如何?

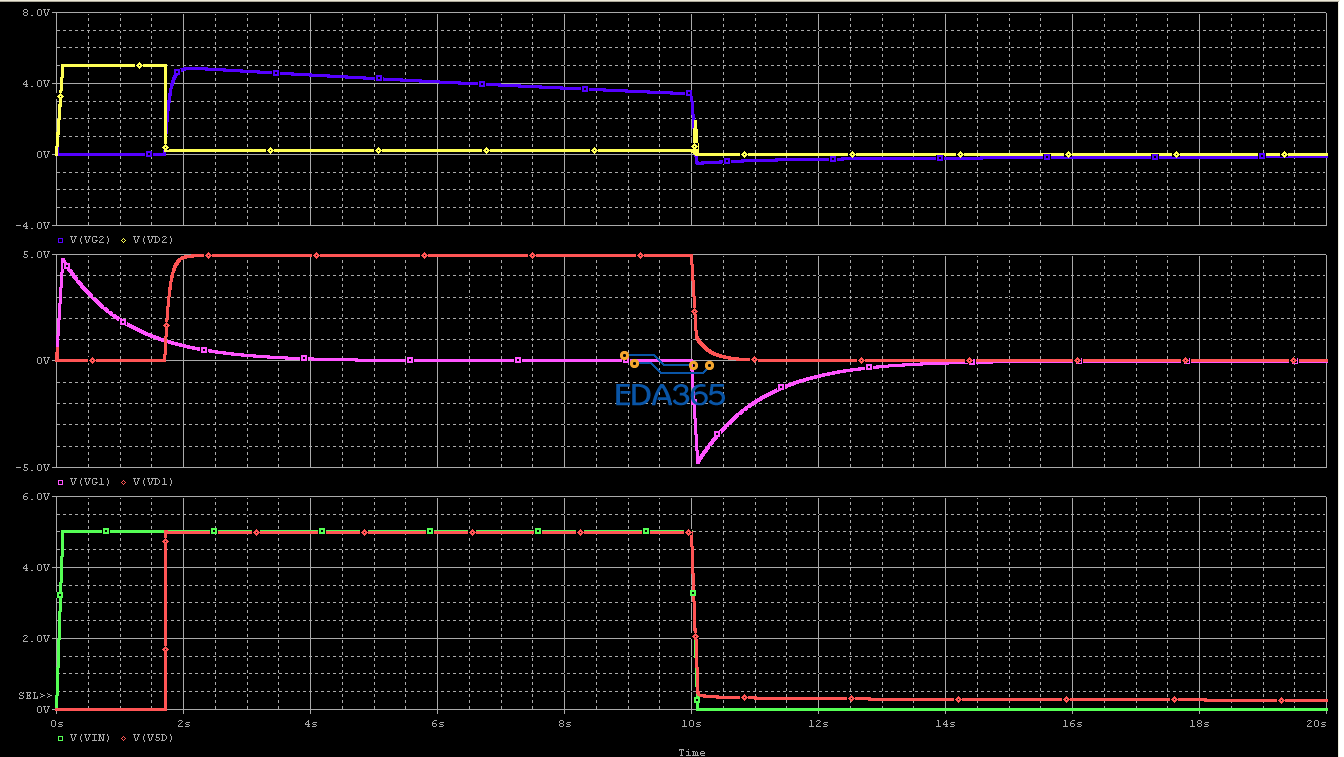

C79_1UF 和 R13_1M 產生尖波(粉紅色線)，Q11 的 R9_10K 輸出剛好會產生延遲的效果(橘色的線，就是與粉紅色線交疊的線)。
R9_10K 和 C85_22UF 又是一組 RC 延遲電路，D15負責截去C85產生的負電壓(紫色線條)，經果Q12輸出去控制Q4開或是關(黃色線條)。
Q12輸出(也是橘色的線)就是那條與輸入草綠色相疊的線，可以看到輸入和輸出關係。
