请教 如何实现利用USB口实现OTG功能及充电功能

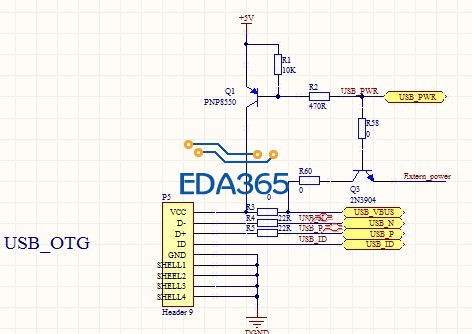

我的想法是：不使用 USB_OTG功能时， 利用USB口的VCC端口对电池充电；但利用USB-OTG功能时，就需要断开充电端口 因为这时候是要为从设备提供电源。请教各位大侠，该如何实现。这是当时想的电路，但这样的话如果电池没电了的话 就充不进去电了。

SUPER GO 斑竹該你出場了。這是你的強項........

系统电源这部分是：充电电路+电池+电压转换芯片组成；充电电路的输入就是USB口提供的；然后usb上的+5V是由电池提供的电压经升压芯片后得来的；USB-PWR是控制端口、power是连接充电电路的；ID接脚：在PWR 为高电平时，Q1截止 Q3导通 这样为电池充电；在PWR为低电平时 Q1导通 Q3截止，这样就不会给电池充电。但如果电池没电了的话 +5v也就没了 PWR控制端也没有电压，这样Q1、Q3不就都是截止状态吗?这样不就冲不了电了吗?不知道我的想法对不对，请大侠帮分析下

系统电源这部分是：充电电路+电池+电压转换芯片组成；充电电路的输入就是USB口提供的；然后usb上的+5V是由电池提供的电压经升压芯片后得来的；USB-PWR是控制端口、power是连接充电电路的；ID接脚：在PWR 为高电平时，Q1截止 Q3导通 这样为电池充电；在PWR为低电平时 Q1导通 Q3截止，这样就不会给电池充电。但如果电池没电了的话 +5v也就没了 PWR控制端也没有电压，这样Q1、Q3不就都是截止状态吗?这样不就冲不了电了吗?不知道我的想法对不对，请大侠帮分析下

齊人攘雞追而返之，二黃爭骨、秦公以擔而發之......

樓主用中文設計電路真的太強了！

我只能說觀念上應該對啦！反正 ID = High，USB Port = Device Mode；ID = Low，USB Port = Host Mode。你可以用 ID 做開關控制。
高通（Qualcomm）有一款平板電腦的參考設計，就是拿 ID 去開一個 Load Switch，控制 OTG 電源的開關。

所以，你需要沒給電就是導通的開關器件！
想到了嗎?

充电电路为什么要断开呢?一直连上不可以吗?菜鸟求解

还真没有想起，请赐教！

不管是 NPN 或是 PNP 雙載子（Bipolar）三極管，都是要有基極電流（Ib - Base Current）才能工作，沒電就沒戲唱了！
但 MOS 三極管呢?有沒有 MOS 管是不給電還是導通的?
