一个电路原理图问题

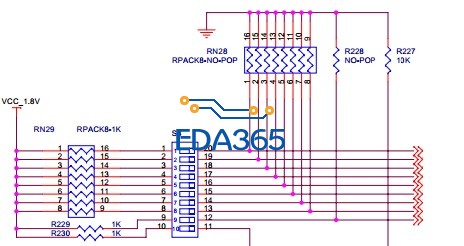

请教一下这个原理图，其作用是在电路启动的时候，通过配置DIP-SWITCH的不同，达到启动模式的不同。
我是感觉NO-POP的部分，为什么会是NO-POP,这样感觉道理上讲不通，还请大家多多赐教。谢谢先。

芯片內部有下拉電阻的話，外部下拉可以省略，器件位置留著只是預防萬一。

supergo这个问题和上拉下拉电阻有关系?我感觉这个地方的原理图那个排阻应该不是NO-POP的，整个电路才能通过SWITCH产生不同的启动配置信号吧?；
另外NO-POP的电阻、电容等在LAYOUT的时候是怎么处理的呢，相当于短路，还是开路?

哦，我明白了，多谢supergo大大，感谢，感谢，学艺不精呀，以后还多向你请教

NOP在layout还是需要，只是不焊接就是了
