关于电容的用处

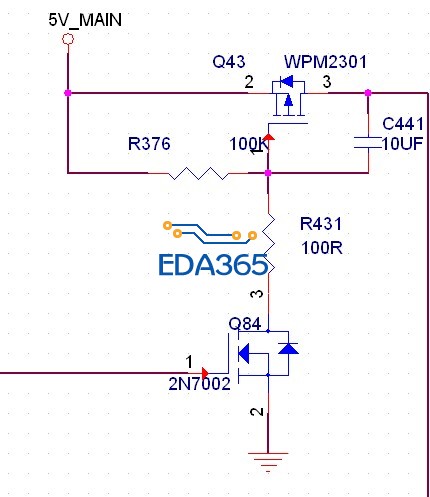

这电容是不是应并联到R376 上面呢，是否画错了

这个图有点问题，从图上看电源走不通。

不是常规的设计啊，有问题。

Pspice 仿真的結果，看起來目的像是要做 Soft-Off 。
沒有 10uF 電容 MOS 管關得很快，下降緣（Falling Edge）近乎垂直。有 10uF 電容 MOS 管關得很慢，下降緣（Falling Edge）要花 2 秒才會到 0 V。

嗯，是的 soft-off、只能说想象，波形是这样的，但是为什么要这样设计?

错误的电源开关电路设计。

嗯...啊...喔...噫......
不知道！你問錯人了，圖不是我貼的。
樓主︰
你自己出來講一下啦！

我找到一個典型的應用︰
TFT LCD Bias VDDA、VGH、VGL 間常有開關順序（Power Sequence）的問題，最早開的電源、通常要最晚關，這線路剛好是開得快關得慢。
樓主︰
你快出來啦！我快唬不住他們了。

高手大哥也算一個，昨晚仿真的時候我也有想到這個問題，曾經嘗試去改變負載看看結果（我設計了電阻並聯電容當負載）。
但下降時間長達 2 秒，所以負載造成的影響幾乎看不到。因為關機時電容會透過電阻放電，除非你放了一個很大的電阻和極大的電容。這表示你的負載電流很小，但又放了一個其大無比的濾波電容，這對一般設計來說是不合常理的。
樓主︰
你死到哪裏去了?越來越多人來踢館了啦！

嗯，这个确实是给TFT、LED供电的，不过应该不是最早打开的，还有在最早打开最晚关的问题上有点疑惑，Why?

huhu、、、来了

瞎掰也中?

既然中了，就索性讲深点呗、、、

TFT-LCD Bias 的先後順序是關係到殘影的問題，我沒有後面的線路、也沒有 TFT-LCD 的資料，只能做到這樣的解答！
