大家来看看晶振电路的输出波形是否正常？

最近测试了TPS65910的晶振电路，如图所示，测试OSC32KIN引脚的波形是标准的正弦波，测试OSC32KOUT的波形则是失真的正弦波。晶振的负载电容是12.5pF，我将匹配电容更改为22pF之后OSC32KOUT波形还是失真，求解决~

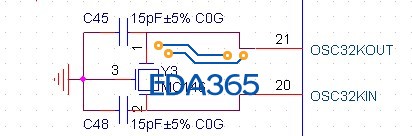

测试电路

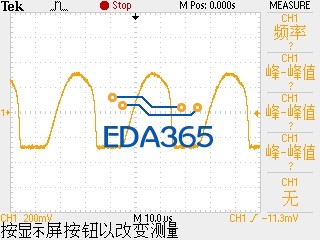

测试OSC32OUT波形

不算太爛！

重點是使用上是出現什麼問題?

樓主可以參考這個討論︰
http://www.eda365.com/thread-84998-1-5.html

没有出现什么问题，之前测试32.768KHZ时钟电路波形都是标准的正弦波，现在测试发现波形出现失真，觉得怪怪的

你测试的是输出还是输出，2个脚波形不一太一样的。

输出，输入波形Ok

楼上不用担心，这是正常现象，只要OSC32KIN引脚的波形正常系统就不会有问题，因为IC是拿这个波形去变换时钟的.
不光是你的OUT这个波形失真，很多产品上这个波形都存在失真，这是正常现象.
