新手请教关于电路设计问题
1.器件原厂给过来的原理图参考设计，但是现在项目中该SOC器件上的不少外部接口管脚功能用不上(比如USB、PCIE等)，可能就需要裁减，那么这些不使用的管脚，应该怎么连接呢?是连接到高电平位还是接地?
2.原理图中每条互连线上都有电阻(应该是做阻抗匹配用)，这些电阻的值是怎么计算得到的呢?如果是为了阻抗匹配，那么我未LAYOUT前，做原理图设计的时候，怎么去计算这些电阻或者电容值的大小。
由于初学水平有限，还请版内个人资深人士多多帮忙，先谢过了。
1，不用的信号PIN，一般NC,但是你得详细看规格书，有些电源和地是得用的。
2，串联的电阻你按参考设计吧。 最好不做更改。
小编，根据我设计时候的经验，PCIE和USB在不使用的时候都是可以直接NC的，其他的pin需要参考RCB或者芯片厂家提供的CHECKLIST和datasheet。还有不能确定的，就联系芯片厂家的技术支持了。
电阻电容主要参考demo图和checklist，datasheet，当然比如PCIE最基础的协议要清楚，比如PCIE2.0通常使用100nF电容，PCIE3.0通常使用220nF。
多谢楼上两位帮助，第一个问题，我大概知道了，第二个问题一直困扰我很久，还请大家继续给力的解答，先谢过了。
每条互连线上的电阻，是用仿真软件仿真得到的值，因为在布线的过程中会有特性阻抗，引起信号的传播过程中发生振铃、过冲等现象，对一些高速电路来说这是致命的，所以在互连线上加一些匹配电阻，以满足信号完整性的要求，如果你的电路时低速电路可以不用理会那些无关痛痒的电阻。希望对你有用
不同芯片还是有点区别的，做过ADI，TI的DSP，USB有些用不到的引脚，可能会拉到地上，有的NC，但是，一句话，文档里都会有的，只要你仔细点，哪怕是刚出的片子。
谢谢，我也一直比较困惑，如果说我们在做硬件设计的时候是按照如下流程(当然这个流程如果是正确的)：1.根据算法性能进行器件的选型；2.根据器件进行原理图的设计；3.LAYOUT；如果是这样，在原理图设计的时候还没有进行布局布线的情况下，影响信号失真的很多因素都还没有确定，那么这个特性阻抗，怎么计算出来呢?不知道你用的仿真工具是不是ansoft的?还请各位不吝赐教，向大家学习了。
特性阻抗是由你自己确定的，现在很多软件都科技计算，比如SI9000（当然，结合SB200计算得到的会更加准确），在你的叠层、材料、线间距和线宽都确定好了，基本就确定好了。现在仿真软件也比较多，ansoft是比较经典的。现在的PCB设计软件比如Cadence和Mentor也都有自带仿真软件，就看你熟悉那个仿真软件咯。

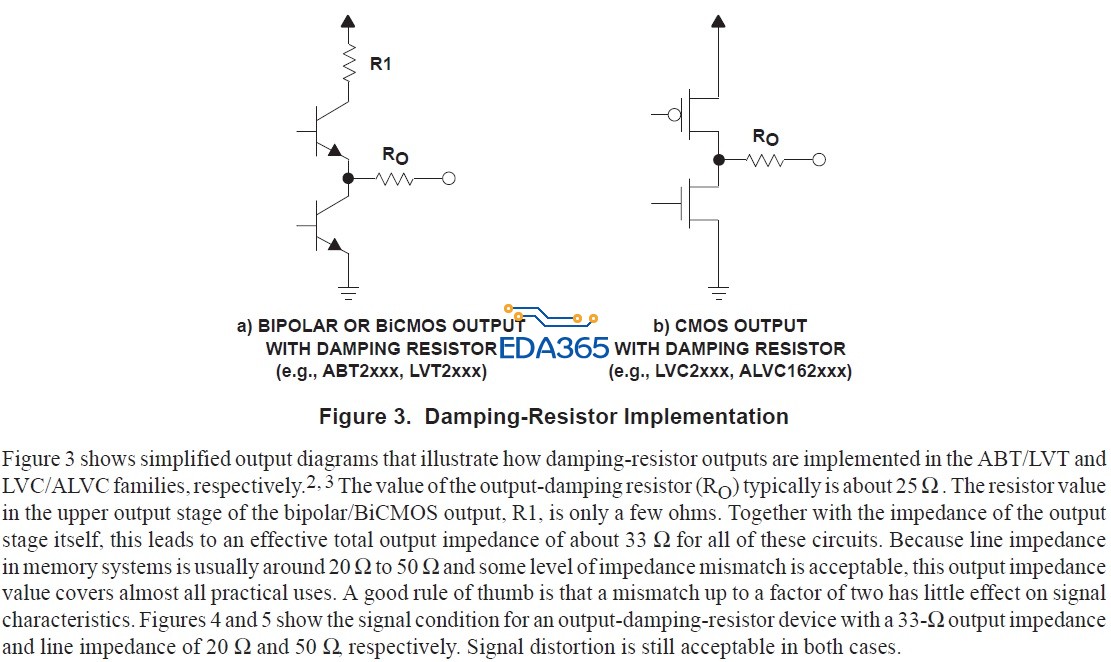

這個看有沒有幫助?
是不是可以这样说，如果是SOC上不用的功能模块管脚，只要DATASHEET里没有specified note的都是NC，如果在不使用的时候也需要接地或者接电源，以便SOC上其他模块使用的，都会在DATASHEET中指出?
請參考這篇討論，眾多會員提供不少寶貴的意見！
http://www.eda365.com/forum.php? ... mp;extra=#pid702799
接触硬件设计有大半年了，还是感觉没怎么入门，现在回过头来看前辈说的一席话，感觉还是没掌握到，
想请问下前辈，您说在ADI/TI的DSP器件手册上会有对每个管脚在不使用的情况下的描述（比如是接地、上拉、还是接电源又或者NC），
怎么有些管脚的描述里没有呢?晚辈愚钝，还请大牛多多指点。
