关于音频推挽输出的两个电路的讨论一（欢迎各位有兴趣的朋友指教）

时间：10-02 整理：3721RD 点击：

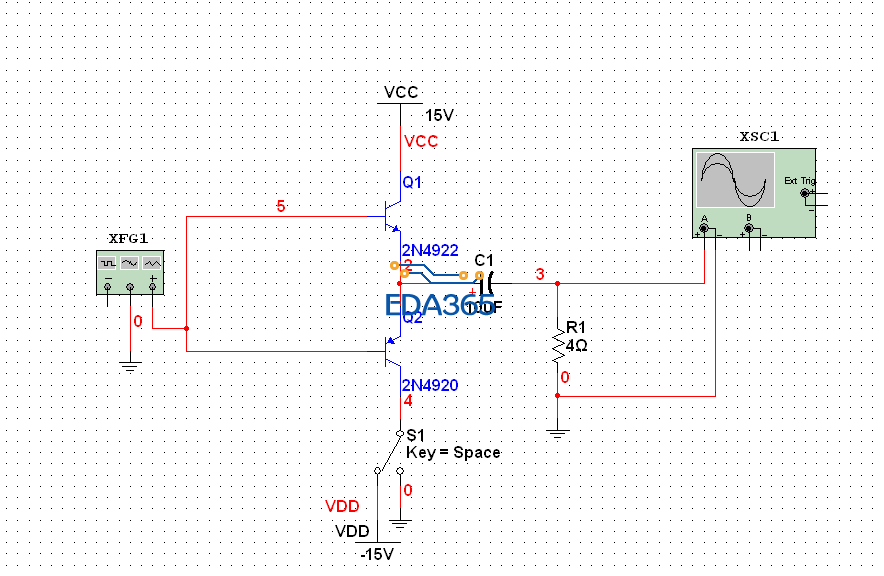

如图所示的推挽电路（我设置的信号发生器的输出为1V/1KHz），暂且不考虑两个管子是否配对的问题。当我仿真的时候，发现即便Q2集电极接地时，仍然能够在负载R1上有输出（虽说失真确实很大），但是我不知道当信号发生器的输出为负半周波形时，Q2是怎么工作的。按照我的想法，在此负半周波形时，Q2应该是截止的（因为CE间无压差），所以负载输出应该是没有波形才对。
