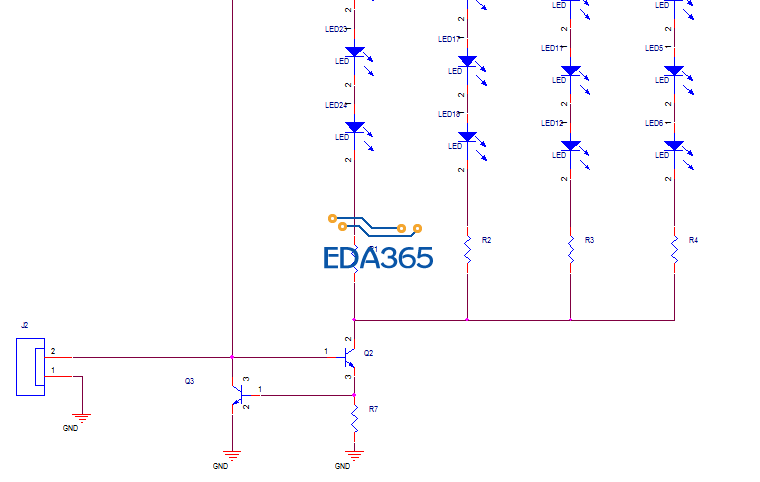

Q3这个晶体有和没有，有什么区别？

肯定有区别，但只看一条腿，没人知道你是谁！

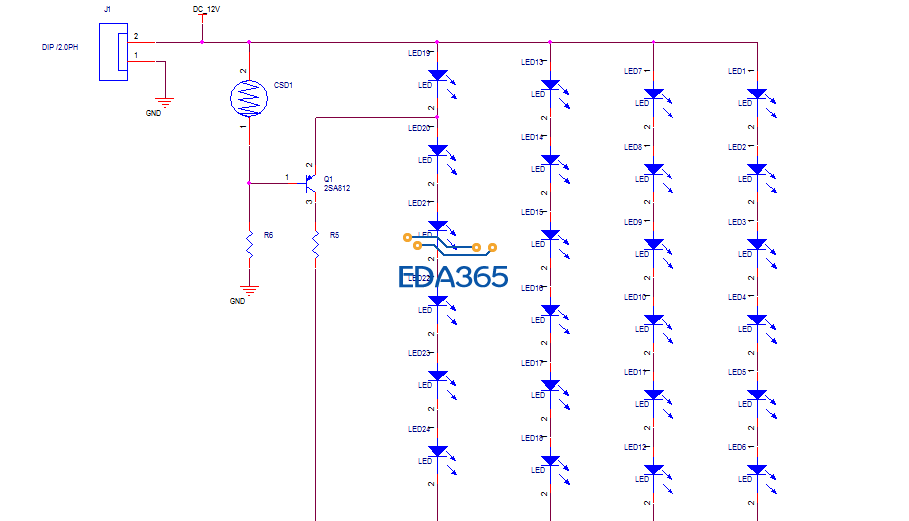

J1 12V输入，J2 CAMERA 的IR-CUT切换信号反馈输出 ；CSD1光敏电阻
请大侠多多指点！ 我的问题是Q3这个晶体管的作用是什么?

如果没有Q3，会有怎么样的问题?

Q2.Q3够成了简易恒流电路，I大约是0.7/R7

7楼正解,这个电路上午刚在群里讨论过,就是一个采用负反馈控制的恒流源;

错了,是5楼,呵呵！

请问下  这个恒流设计  是忽略了Q3的Ibe么

明白了，非常感谢

我没看出 是恒流，我看出了Q3是过流保护作用。当Q2下面电阻达到0.7V左右 Q3导通 使Q2截止  LED不亮

嗯，我也是怀疑那个恒流结论的 ，
我比较倾向你的观点

请注意我使用的“么”字，不过遗憾的是我忘了再后面加个“?”

Q2.Q3都处于线性放大区。

我还是坚持我的观点  现在需要等待高人来解答吧

Q2截止，Q3还能导通吗?
情况是：电流上升->Q3 Ib变大->Q2基极电流减小->R7压降减小->Q3 Ib减小。
这个个典型的是负反馈过程
