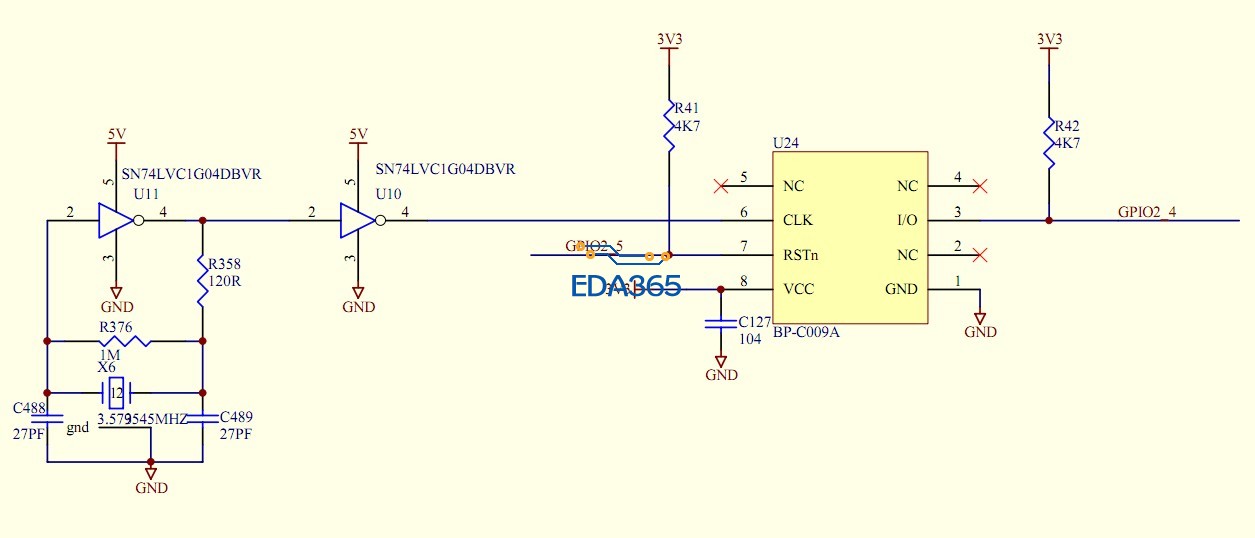

这两个反相器起的作用？

这两个反相器起的作用?这个电路的功能作用? 如果没有这两个反相器，电路会怎么样?
请各位大侠多多指点！先多谢了


第一個反相器構成基本的晶振線路。
第二個反相器視為緩衝器（Buffer），它的目的就多了。

• 前一級晶振線路振出來的波型會較接近弦波（Sine Wave）、不是很漂亮，第二個反相器能將波形整得更像方波（Square Wave）。
• 前一級晶振線路振出來的推力可能不強，第二個反相器能增加扇出（Fan Out）能力。
• 前一級晶振線路很敏感，容易受到負載或走線寄生電容的影響造成頻偏（Frequency Shift），第二個反相器能隔開後面的線路。


其實這是一個 Oscillator 的基本線路，有時候你不要第二個反相器，也能推得動後面的線路，就看你的運氣（振出來的時鐘強度及負載所需的推力）。這樣的線路設計是保險，比較不會有問題發生。

明白了，多谢超级狗

我一般是12点-1点睡，你比我还夜猫子，兄弟注意身体啊！
顺便请问下超级狗， BP-C009A 这是一个什么功能的芯片，这器件的手册没找到。 是加密芯片?复位芯片?

我都是到公司睡！

菜鸟关注了一阵，发现这“超级狗”真厉害，也很热心肠，难得的论坛牛人

同感，感覺他很有學者的風度. 樂於助人.我們論壇需要這樣的朋友.

嗯,关注一下！

EDA365記者實況報導：以下是超級狗被氣到吐血的情況，請看視屏．．．．．

振荡器反馈的相位差必须满足360度，第一个反向器完成180度，是振荡器组成部分，第二个可能是个buffer之类的。

超级狗 啥来头 方面说吗

這算身家調查嗎?
黑五類會有何下場?
