运放同向减法器推导公式对不对？
时间：10-02
整理：3721RD
点击：

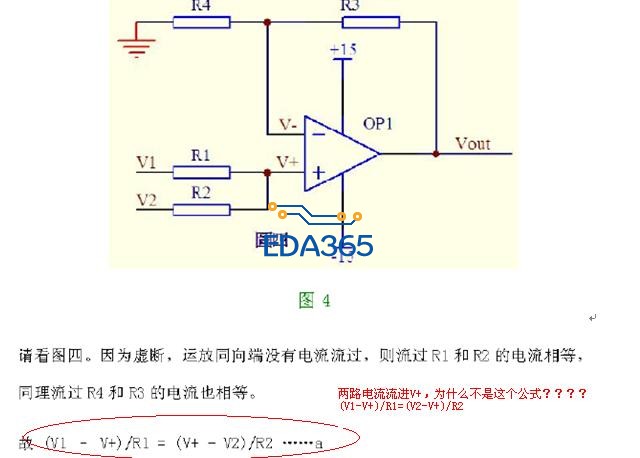

我的问题在附件里面，请大家帮我解答下疑惑，不胜感激~~~
看来直接从word文档copy会乱码，尴尬。
上面的图片公式是小编公式的推导过程，个人推导的，写的不完整。
解释下，因为运放虚断，I=0,所以有第一个公式。经过移项，可以得到第二个公式，然后等号右边等于小编的Uth/Rth，最后做个乘法就可以得出小编的公式了。
如果R1=R2，R3=R4，那么感觉就是一个同相加法电路。Uo=U1+U2
至于为什么不是(U1-U+)/R1=(U2-U+)/R2的话，数值上是相等的，但是你要考虑电流的方向。两者的电流方向刚好相反！
恩，现在我就是对同向端R1,R2没有电流流过，所以I1=I2，这个公式觉得有问题，可是人家推导出来的公式就那样，为什么呢?根据人家的公式，R1,R2的电流应该是相反的吧?
现在重点帮我弄清楚，图中那个公式吧
搞模拟电路的人呢?COME ON ~

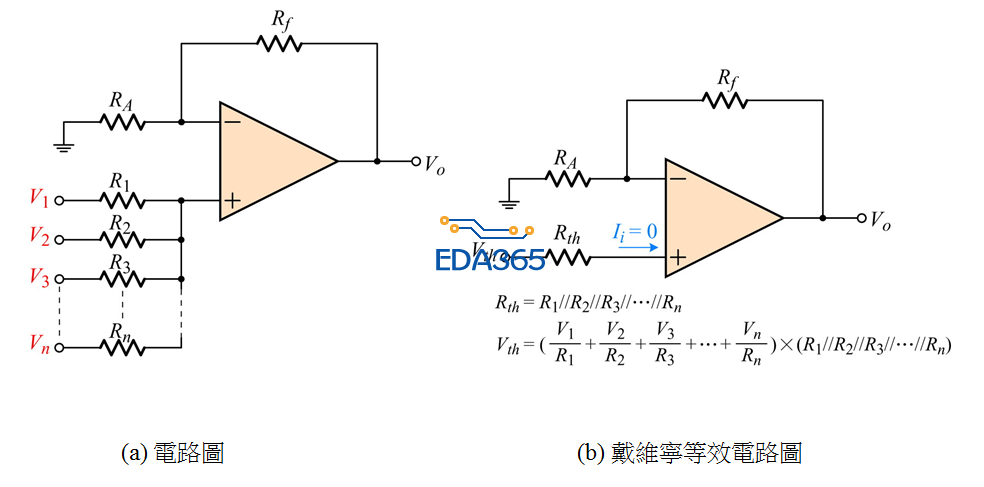

書上說的

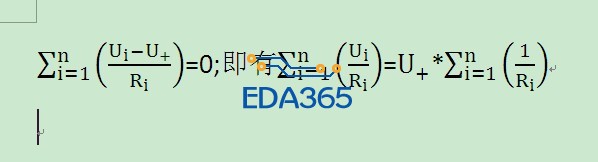

∑_(i=1)^n▒((U_i-U_+)/R_i ) =0;即有∑_(i=1)^n▒(U_i/R_i ) =U_+*∑_(i=1)^n▒(1/R_i )
看来直接从word文档copy会乱码，尴尬。
上面的图片公式是小编公式的推导过程，个人推导的，写的不完整。
解释下，因为运放虚断，I=0,所以有第一个公式。经过移项，可以得到第二个公式，然后等号右边等于小编的Uth/Rth，最后做个乘法就可以得出小编的公式了。
