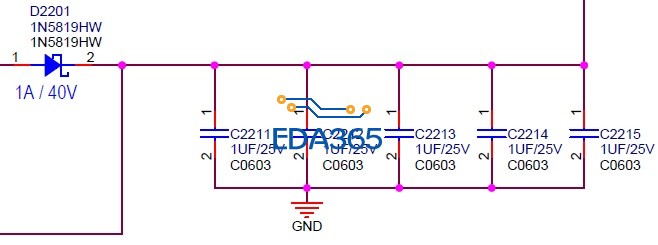

为什么要用5个相同大小的电容来滤波？

减小电容阻抗，又增大了电容容量，帮助了EMI测试和提高虑波效果

高度限制，不得已要用貼片式電容。
我們的行動產品有這樣做的！

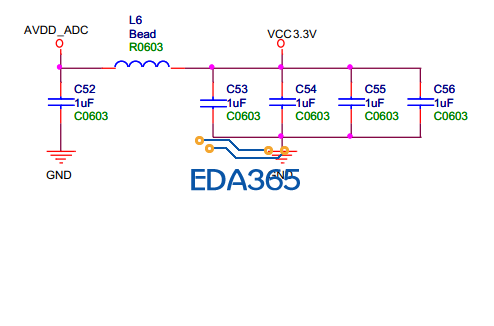

有圖有真象！
你看！我們用得比他還多顆。

亲。那只是同一个网络。但是在PCB板上的话，是处于不同地方的。比如一个IC有很多个该电源的网络，每个管脚放置一个1UF的电容的话，就需要多个了。它其实不是在同一个地方放置多个电容的。是在不同的地方，只是同一个网络而已。

同意2楼和5楼，对于你的原理图我更支持五楼，呵呵

其實沒有完整的線路圖，不能一窺全貌，大家說的都有可能！

5L说的可能性更大 同一网络多处要用退耦电容时原理图我也都是这么画的

那是不是再多加几个会更好?

是！用越多、回扣越多。

不是 用的越多，相当于电容的容量越大，那某些chip开机时就会造成delay，影响各方面性能。

顶下  学习了

五楼是高人。

同意５楼的，不过也还是有同一个地方放置多个电容的哦，看具体情况
