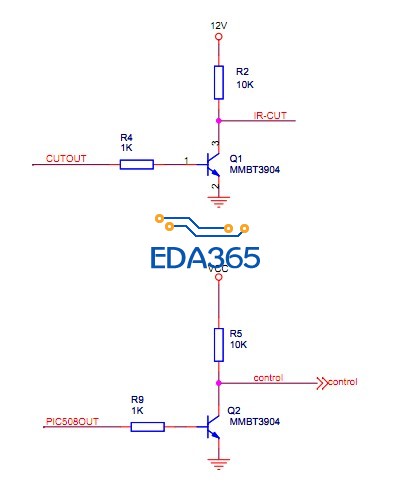

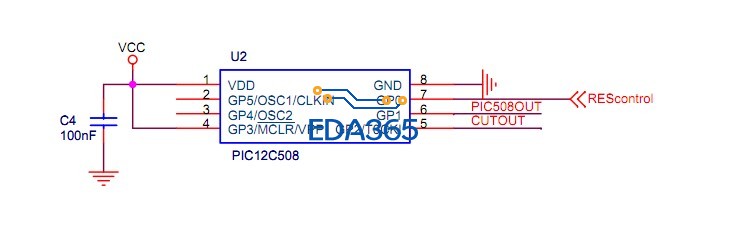

PIC12C508的作用是什么，如图
信号REScontrol输入，然后呢?
是一个小单片机EEPROM,烧入程序后工作。
根据REScontrol的状态 高/低，单片机给予PIC508OUT 相应的状态 高/低，CUTOUT相应的状态 高/低。
请问是这个意思吗?
大侠们请多指点。
最好是有接到其它 IC 的圖，但從訊號名稱來和你的敘述來看，有點像是重置線路（Reset Supervisor），當 U2 收到 RESControl 之後，延遲個數 ms 再從 PIC508OUT 和 CUTOUT 發出去。
不過 Reset Supervisor 也很便宜啊～犯得著用 PIC 實現嗎?
除非 PIC508OUT 和 CUTOUT 的時序非常特別，或是二者有密不可分的關聯性，需要同一顆 IC 來控制。
CUTOUT 訊號是用 PIC12C508 的 Pin 5 GP2/T0CKI。
這個接腳可以拿來當 GPIO 或是 Timer Input（計時器輸入） ，如果我推測的重置線路（Reset Supervisor）是對的，它的動作原理如下︰
1. U2 收到 RESControl 之後，啟動 CUTOUT 計時。
2. 延遲數個 CUTOUT 時脈之後再把 RESControl 的狀態從 PIC508OUT 發出去。
前題是 CUTOUT 必須是一個時脈訊號（Clock）輸入。
之所以用 PIC 當 Reset Supervisor 有兩種可能性︰
那就是這個重置訊號的時序（Reset Timing）要非常的準或是非常的長，Reset Supervisor 通常是利用 RC 充放電，誤差很大。用 PIC 當 Reset Supervisor，時脈快的話可以調到 ms 以下（μs） ，時脈慢的話可以調到數十秒甚至於數分鐘以上（2 秒以上的 Reset Supervisor IC 也不多見）。
学习了
多谢以上大侠的热情指点！
另外，求超级狗 大哥的QQ，有些小的电路识图问题，想继续请教您！
或者，求一个硬件工程师的 人多的 QQ群！
我是貴國鷹派所謂的「台巴子」，沒有 QQ、我們都是用邪惡美帝的 Skype。
CUTOUT不是接时钟，看来不是那个作用，是一个电压控制信号
这就是一个MCU啊。检测输入RES。CUT和PIC都是输出控制。这个看不懂，没道理啊。
那就是 Reset 時需要有時序順序（Timing Sequence）的兩個控制訊號，之前的推測也有這項。
你這樣線路一塊一塊的貼不是辦法啦！要就大方一點全貼出來，除非你就只要知道到這裏。
