是否是退偶电容设置不合理引起

时间:10-02 整理:3721RD 点击:

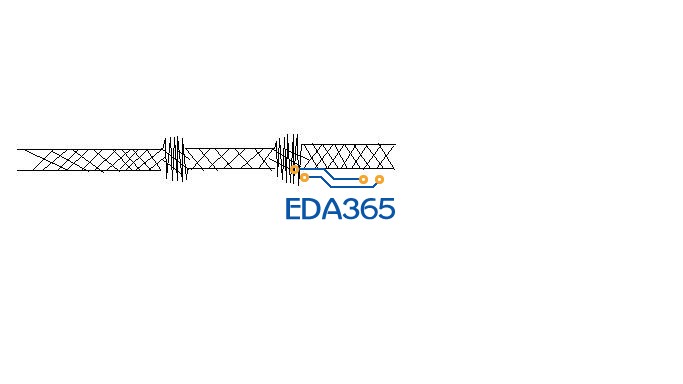

图为测试电压纹波得到的结果(自己手绘),两处突起的部分感觉纹波大了,而且电源模块有啸叫声。频率域突起部分的纹波频率一致。不知道是不是负载退偶电容没有设计好。
敢请哪位大仙回答一下啊




參考
http://www.eda365.com/thread-84198-1-1.html 裡面的5樓
http://www.eda365.com/thread-27757-1-1.html 裡面的11和24樓

1. 不是负载退偶电容没有设计好, 和退耦电容没关系;
2. 电源模块有啸叫声,是电感小了;
3. 纹波大,是反馈电容没设计好。

你好!
1、理论上说我的负载是相同的,但是只有部分负载与电源模块组合后有啸叫声,我更换了大电感的,但是现象一样;
2、小弟不明白反馈电容没设计好意思是?
谢谢

无图无真相,先贴图再说吧

示波器截图在公司的,无法拿出来 ;
电源芯片使用的是ADP2384,ADI公司也帮我做了一下分析,但是说是电源芯片的外围电路没啥问题;
负载数据速率有65M的样子,电源芯片开关频率300K,所以我有点怀疑是不是退偶电容没设计好引起的。

无图无真相。其实多数时候要的是原理图。和LAYOUT图。尤其是PCB图的走线。曾经有一同事,连续烧掉了TI的电源芯片150多片。就是因为走线不好。同一原理图,其它同事的都没有问题。

干扰了,测试一下噪声频谱,看看那个频点的噪声出来的

我是说让你贴出原理图和layout, 电源芯片那部分就可以了。
看了datasheet,你应该要调试的是Rc, Cc, Ccp那一部分。

谢谢,补偿参数这一块也从大到小,从小到大调了很多次,都不行;
也做了一些替换实验,我把我设计的电源模块去掉:
1、用ADI公司提供的demo板代替自己设计的电源来使用,ADI的demo板上也出现同样的现象;
2、用TI公司提供的demo板代替自己设计的电源来使用,TI的demo板上也出现同样的现象;

谢谢!
我做了一些替换实验,把我设计的电源模块去掉:
1、用ADI公司提供的demo板代替自己设计的电源来使用,ADI的demo板上也出现同样的现象;
2、用TI公司提供的demo板代替自己设计的电源来使用,TI的demo板上也出现同样的现象;
所以现在很困惑啊······

你好,可以说细点吗?不是很明白

不知道你做的什么产品,原则上来说,TI或ADI的模块不会出现你说的情况。所以确认声音是模块引起的?一般负载过重时有可能出现,但你说经过了替换,甚至ADI都帮你们检验过,那基本上确认不是超负荷的问题。引起问题的原因就得考虑别的了。没有具体的东西,盲人骑瞎马的分析,基本上是浪费时间。能听见的声音,频率在20Hz至20KHz之间。你连是声音的高低都没有说。

不用,只要把开关频率调一下,看看是不是和开关管一样的频率就可以了。
最好把设计和波形贴出来,无图无真相。

你好,感谢你的回帖。
1、应该不是过负荷引起的,因为我用电阻做负载测试(没有叫声)输出电流可以达到4A,TI的输出电流还要大些,我的实际负载最大电流不超过2.5A;
2、声音比较小,要耳朵靠近电源模块才可以听到,所以声音确实是电源模块上面发出来的,但声音的频率就不晓得了;
3、纹波的频率我用示波器展开看了一下,是芯片的开关频率。

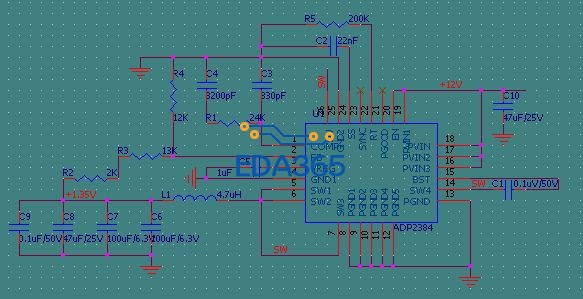

4、我画了一个原理图,原始的在公司没法拿出来,上面的参数应该跟原始的差别不大。


你好
1、纹波的频率我用示波器展开看了一下,是芯片的开关频率。
2、我画了一个原理图,原始的在公司没法拿出来,上面的参数应该跟原始的差别不大。
