两IC共用一个晶振问题
时间：10-02
整理：3721RD
点击：
两个IC共用一个晶振的连接可以将次级IC的OSCI和OSCO并联后再与另外那个主控IC的OSCO连接吗?这样连接是不是不行呢?

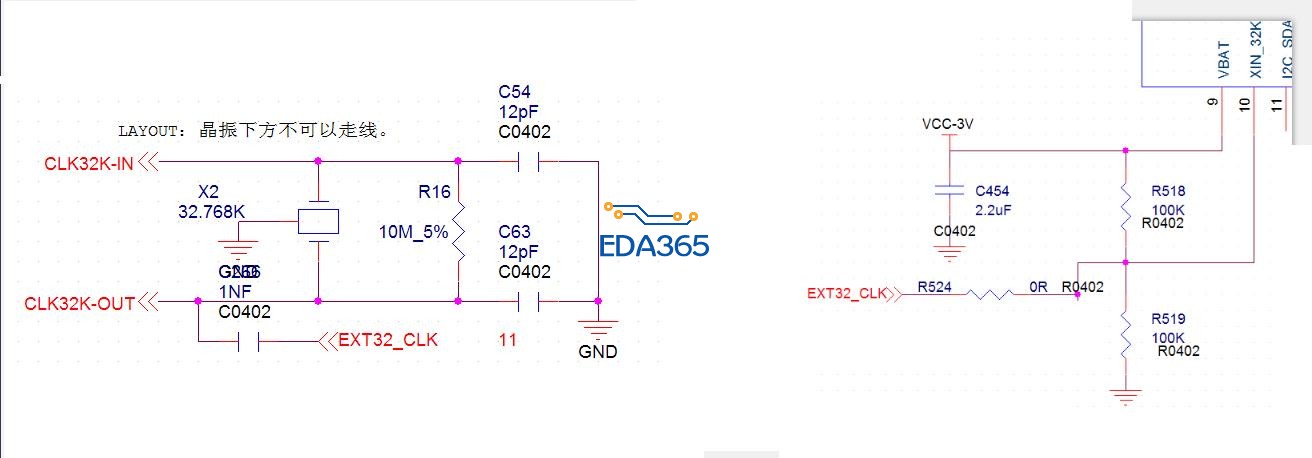

如图。
不用这么省钱吧? 不过你可以试试, 实践出真知
可以的，驱动端的IC晶体输出接在被驱IC的晶体输入脚（输出空起来） 但要注意2端直流电压隔离，最好加电容。 还有被驱IC的输入阀值电压，最好再加2个电阻分压。 这种连接，频率太高的不太稳定，低频的可以的。
如图。
如果将被驱动的输出与它的输入连接了，没有让他悬空，这样可以不
