关于花屏的问题

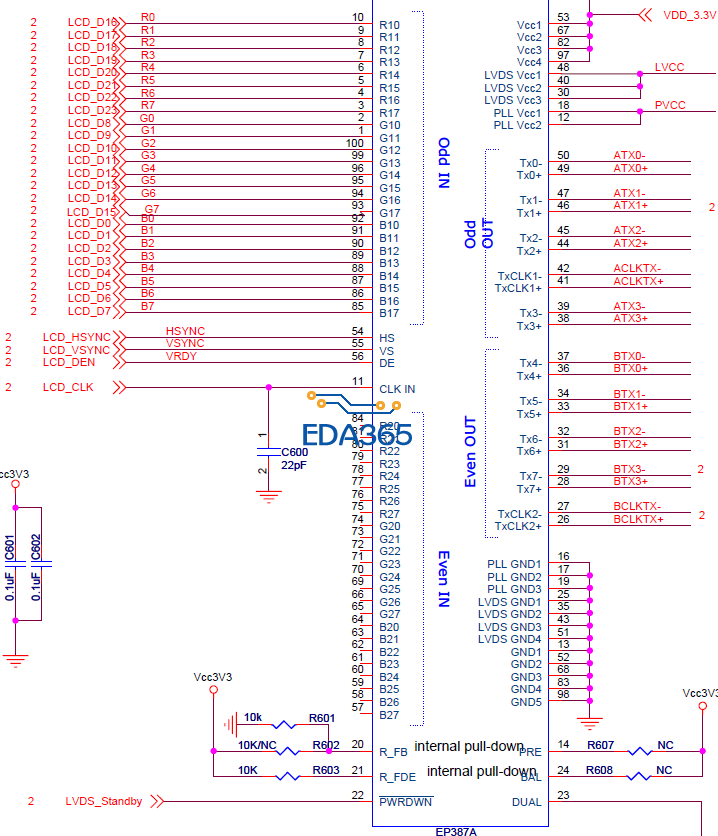

图片发上来给大家看看，见识见识
就是这颗芯片，花屏居多，个人感觉从cpu数据传输过来就有问题，软件方面我不懂，所以请各位大神，给个思路，如何确定问题是出在硬件上，还是软件上！
EP387
时钟是多少呢?差分是否等长呢，是不是数据传输延时的问题。
估计是屏的时序问题
主芯片的时钟是650M，当然差分线是等长的，数据传输有无延时，正在查！确实有点怀疑，cup与ddr之间数据传输之间有问题！
一共打了20片样，一半好，一半坏，屏的时序问题，也就是说与屏接口有匹配问题啦，这要理解对不
这个问题困扰了我一周了，不知道各位有什么良策没有?
可能是信号质量问题吧
查查PCB上差分线的布线要求是否满足，比如长度、差分阻抗
还有DDR的布线
650M时钟频率，需要考虑：数据线等长、同层；地址线等长；线与线中心间距3W；差分对间距20mil或以上等问题；电源载流能力以及良好滤波等。
我遇到过的调屏现象， 在另一块板什么显示都正常，在自己的板子上一点东西都没有只有背光，软件说是一样的，大家都认为是硬件设计有问题了，折腾了一周后来是屏的时序以及寄存器参数配置等问题导致点不亮屏，后来还是软件问题没有调好！ 个人经历而已.......
楼上说的没错,这块得考虑信号完整性这块,不然信号传输会有问题,导致数据出错并出现花屏的情况！
点评下你的电路，个人意见：1没有测试点，出了问题不好弄，往后生产也不能用工装测试 2 3.3V电源没有处理就接入了 3 54-56管脚不是要考虑接那个小电阻和小电容吗，你连个调试的0欧电阻都不接，咋在样板上调啊，那不都650M了吗，SI和PI
把板拍张照片贴出来看看
怎么个花屏，花屏的现象都是一样的吗?现象差不差是话，查查屏的数据接口，有没有虚焊，短路现象
