分立元件取代MAX232

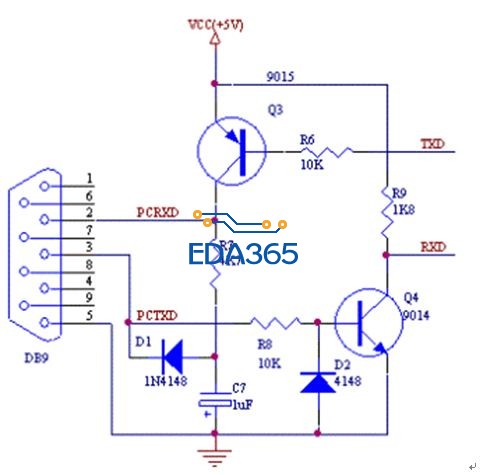

分立元件取代MAX232电路

如图所示，当单片机发送为低电平时（即TXD=0）,Q3导通，PCRXD为5V（PC的低电平）；当单片机发送为高电平时（即TXD=1），Q3截止，PCRXD为高阻状态，但是由于PCTXD平时是高电平（即-3V到-15V），所以通过D1与R7将PCRXD拉到高电平（即-3V到-15V）；  反过来，PC发送信号时，PCTXD为高电平（-3V到-15V）时，Q4截止，RXD=5V（高电平），当PCTXD为低电平（3V到15V）时，Q4导通，RXD=0（低电平）。
但是郭天祥的单片机C语言教程与我上面说的有些不一致，主要是
D2有啥作用呢

D2作用保护三极管BE，三极管的BE反向击穿电压比较低的，
一些三极管看过就5V,6V，也就是说EB之间电压5,6V就击穿了。
RS232 逻辑0 是5到15V, 逻辑1是-5到-15V；
加上这个电阻和三极管BE最多负到D2三极管的正向压降，比如-0.5V，-0.6V,-0.7V 什么的。

谢谢zgq800712 的精彩回答

lz仿真一下就明白了

大哥，三极管懂吗?什么时候导通什么时候截止都没搞明白

大哥，三极管是怎么导通的搞明白了再说好吧

哦，我没有说错吧，我说的是BE反相击穿，你自己看看，你说说错在哪里。

我怎么看Q3都截止不了

TXD为低电平的时候，Q3会导通吗?

这个不是TXD为低电平的时候Q3会导通 的问题，如果在TXD端出现负电压的是时候呢就会在射极与基级之间就会纯在压差，二极管作用就会迅速做出反应把压差稳定在很低的电压。这个接法没有错

基极没电压 怎么不截止?

都是用作开关管的吧
