请教一个差分对，用并联电容的原理

阻抗匹配

是啥子原理?电容一般情况下是通交隔直的！这样并电容，那也会影响信号的吧！

这是阻抗匹配的一种形式，这里应用的是差模匹配方式，众所周知电容在电路中会有等效电阻，而差分信号中的信号时反向的，当信号中有噪声干扰时一正一负刚好抵消。

你这个时钟频率应该算是高速时钟信号了，加个很小的并联电容，我认为是起到改善时钟信号的效果。增加上升沿时间，减少因为高速信号带来的信号完整性问题。

时钟的信号是方波吧，那来增加上升沿?

你好好在示波器下面看看时钟信号，放大了看，你就明白了。
没有上升沿，你的时钟怎么从低电平跳到高电平?
明确告诉你，方波也是有上升沿的，因为你放大倍数够，所以看着是方波，你多放大几倍看看就明白了。

我中午实测了一下，没加电容的信号比加了电容的信号还要好！这是啥子情况?电容没有匹配好?

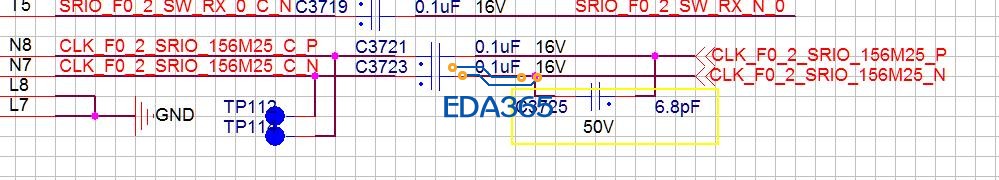

1. 这个电容应该挂在接收端，从原理图上看时钟信号是从右向左，所以应该挂在隔直电容的左方向；
2. 挂这个电容的目的，当然是实现信号完整性；
3. 从仿真来看，差分信号经过隔直电容后，会有一个向内凹的驻点，挂了这个电容，驻点会平滑一些，也就是眼高增大，不过一切要看测试结果，也许那个驻点没有那么大，挂了电容反而是个累赘。

这个一般做兼容的，在BOM表里面预留，并非一定要焊接。设计的时候可以做POFV，记得盖阻焊就行了。

学习了

正解啊

聽說一個電容 C 跨接在差分訊號上，等同於兩個 C/2 的電容分別從差分訊號上落地是不?
雖說是等同，但實際應用上有差別嗎?
懇請指導！

九樓不是說不一定會比較好，要量測過後才會知道，而樓主也說沒有電容訊號反而較好，但要看他是怎麼量的。其次是訊號不好看，有可能是削去上升或下降的銳角，反倒是抑制了電磁輻射干擾（EMI）。
這接法以前碰過，但不多見。而小弟也非高頻專業，仍需要其他高手的指導。

滤掉杂讯，对信号反射造成的过冲等有改善作用。
