方波放大后失真严重

时间:10-02 整理:3721RD 点击:

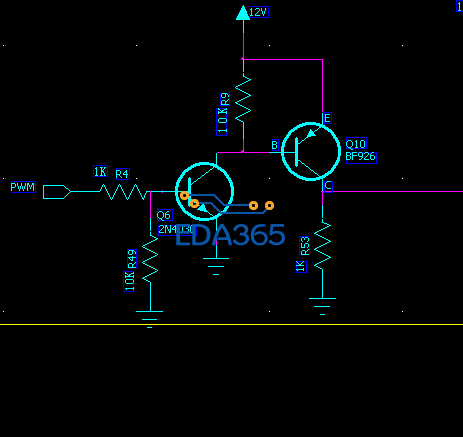

我在把一个3V的方波放大到12V去控制MOS管的开关,频率是20K,可放大后波形失真严重,请教各位,有什么办法吗?


建议你算算频率响应、上升时间、平顶跌落。
20K速度有点快,需要仔细算算。

1、Q6换成2N3904,Q10换成2N3906;同时将R49换成100K,将R9换成4.7K;
2、将方波的相位改一下,软件上增加反相,将Q10删除;
以上两个方法参考

看不清楚Q6的編號

Q6,Q10之间怎么没限流电阻

不好意思,忘记画了,中间有一个1.5K的电阻,我用的是8050和8550的管子

电路重新整理下,得新调整下管子的Q点。

上楼有什么好的建议吗,电路怎么调整?

Q10确定没有接错 ?射极和集电极  没有颠倒?

三极管的开关频率没有把握准,这两科一般作为功率管用不会用作于开关管

我现在改用关耦,去控制马达速度,请问哪位有比较好的建议吗,选用什么用的光耦好点


怎么没有人回应呢

什么失真? 失真多少? 上图呀.
三极管都不行,你还用光耦呀.

给三极管加贝克箝位和加速电容会好点

普通817就够了,又不是什么精密的东西
