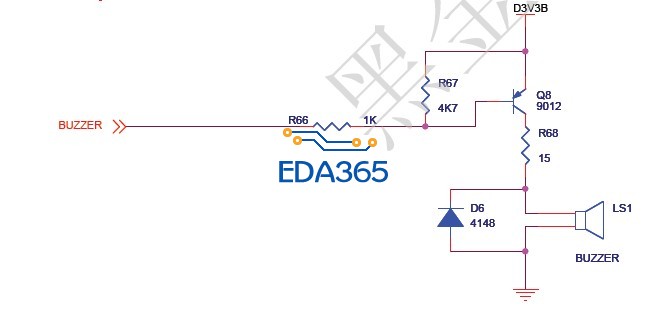

这个电路图二极管的作用~~~~

蜂鸣器是感性元件，1N4148其快速放电

蜂鸣器发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的。当IO口输出为高电平时，三极管截止不工作，这时有一个很高浪涌电流流过蜂鸣器，加上二极管反向不工作，由于一个很大的电阻，能够瞬间释放电压。防止蜂鸣器损坏。

保护二极管

3楼、4楼说的有道理，就一保护二极管！

恩，多谢~~~

保护三极管的，蜂鸣器是感性元件，电感有什么性质，就是电流不能突变，原来通电了，电压上正下负。突然断开三级管，电流不能突变，电感2端产生上负下正的感应电，这个电压会很高，三极管的be，bc电压多是由范围的，超了会引起器件老化或不可恢复的损害。 加上二极管二极管正向压降多少?0.xV，可以吸收掉这个短时间反向电动势。

  电流变化我阻碍你变化。

在导通的瞬间，电感瞬间产生一个很大的反向电动势，二极管提供通路，保护

嗯，各位分析的不错。

学习了，分析得好

保护三极管用的，当控制信号拉高时，三极管截至，这时 蜂鸣器会产生上负下正的感应电动势，由于蜂鸣器下面直接接地，电压为0，则上端会有一个很高的负电压，这么一来，加在三极管CE极的电压也会很高，可能会损坏三极管，此时就可以通过反并联一个二极管放电即可！

多谢，很易懂~~~

蜂鸣器是一个感性元件，根据电感的自感特性，会产生一个感应电动势，增加肖特基，快速放电，保护器件。

感觉zgq800712讲述的最好了。这个和继电器是一个道理呀。继电器也是一个感性元器件的，也是需要并接二极管的。不过我有个困扰很久的疑问，为什么大家在设计的时候都在继电器上并联续流二极管，厂商在做继电器的时候为啥不在继电器内部封装一个二极管呢。
不过不知道现在的有源蜂鸣器是不是感性元器件呀。

是保护三极管的 而不是保护蜂鸣器的
