电路原理求救
时间：10-02
整理：3721RD
点击：

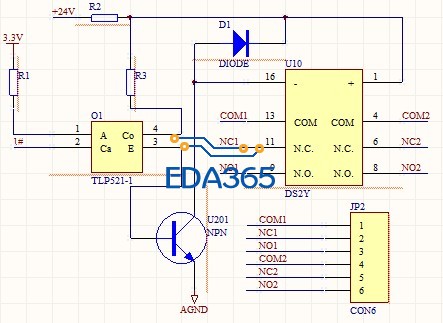

我想请教下这里的R1，R2，R3是怎么算出他们的大小，还有就是这里的二极管D1的作用。谢谢各位大侠，急求啊
1#接DSP2407
D1 作為 RELAY 斷電時後，線圈的洩放迴路。
O1的 IF 建議是 16mA，所以 R1 = (3.3V - VF) / 16mA；由TLP521-1規格表的圖表查得 IF = 20mA 時候，VF 約等於 1.2V，所以VF 可以用1.2V來計算。
由於 DS2Y 不知道是使用多少伏特的繼電器，所以無法計算 R2 和 R3。
非常谢谢你，如果继电器是12V那么怎么计算?谢谢，麻烦你了
太感谢你了 你教的不只是这个问题 灰常谢谢

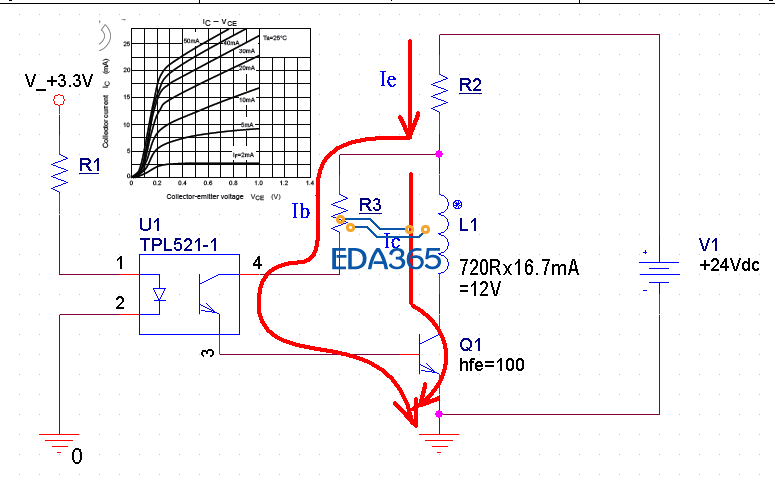

整理你的原理圖之後，請參閱下圖，可以列出下面的關係式
(1) 24V - R2*Ie - 720*16.7mA - Q1 Vce = 0
(2) 24V - R2*Ie - R3*Ib - U1 Vce - Q1 Vbe =0
(3) Ie = Ib + Ic
(4) Ic = Ib * hfe
(5) Ic >= 16.7mA
(6) U1 If=20mA, U1 Ic=2.5mA, U1 Vce<0.1V
(7) Q1 Vbe=0.7V
(8) 欠缺 Q1 的規格表，要查 Q1 的 Vce
由以上條件解方程式，求得 R2和R3。
非常感谢小编 谢谢 受教了
