TVP5150模块求教-------急

我自己做了个TVP5150的模块，当时设计时的负载电容不知道怎么弄，自己就按网上搜的结果，在晶振两端都接了30PF的电容。模块供电是1.8V，3.3V同时供电的。但不能正常工作，电路是按照TI手册的参考电路。现在晶振不能起振，两端电压几乎为0。不知道什么原因，该怎么解决啊，麻烦大家了

复位拉高了吗?

估计电源问题

有没原理图贴出来看看?

描述不清晰

断路

建议确认一下晶振的SPEC看一下配套的电容是多少?30P并不是所有晶振都能起振的

拉高的

嗯，确认了，发现配套电容太大了。但由于时间问题，一直没有重新弄板子。只能过段时间回来再弄了

这东西还是要看数据手册吧

无图无真相啊。

复位高之外，PDN脚也给高电平。

晶振管脚没电压的问题 还是和片子相关吧~

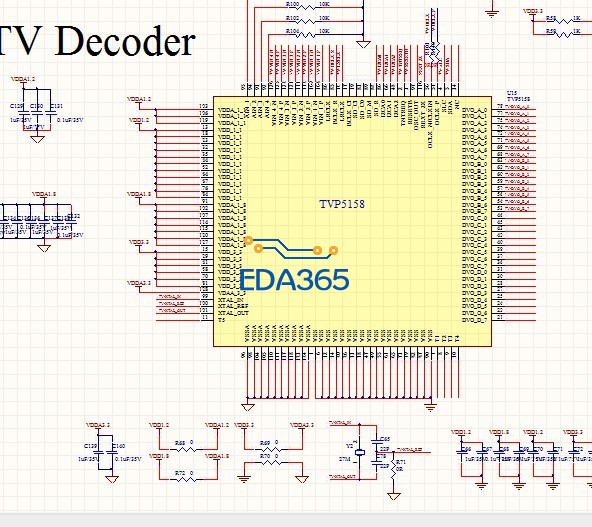

曾经做过的一个项目，用的是TV5158。希望对LZ有帮助。

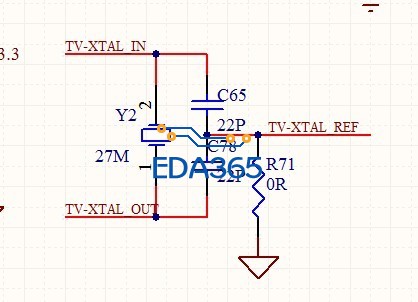

晶振电路
