电路求详解

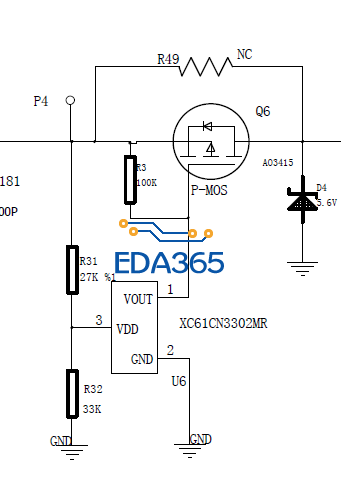

当3302第3脚VDD低于3.3V的时候，1脚为低电平，MOS管导通，当3302第3脚VDD高于3.3V的时候，1脚为高电平，MOS管不导通。

能具体分析一下么?

XC61是电压采样芯片  输入VDD大于3.3时候输出=输入上拉电平（芯片内部是OD的）  输入小于3.3时候输出是0  V
这个图上也就是P4点VIN大于5V时候Q6栅极是输入VIN  Q6关断  当P4小于5V时候   Q6栅极是0V   Q6打开

这个AO3415就是起到一个控制电流的作用。当你输入电压比较小的时候（但是满足LDO正常工作的输入电压），LDO输出的电压为3.3V，那么此时的UGS的绝对值可能比较小，那么通过AO3415的电流就很小，有可能达到截止。当你的输入电压比较大的时候，此时UGS的绝对值可能就比较大，通过AO3415的电流就会很大，可能就满足正常工作需要了。具体输入电压需要加多大，就看你的需要的电流是多少了，具体数值可以参与AO3415的UGS曲线图，可以看出当UGS为多大的时候，通过的电流为多少。
希望对你有帮助。

楼上扯淡吧，MOS什么时候变成电压控制电流型的器件了?要控制电流的话，就应该用三极管了。就像2/4楼说的，就是个输入电压检测电路，保证输入电压不高于5.6V。其实稳压二极管可以去掉，调整下R31/R32阻值就可以了。我想小编是要一个DC5V的输入保护。

学习了
